VSCode

请提前下载好以下工具，下载地址：

GCC(ARM) 10.2.1

Python 3.8.2 (64bit)

VS Code (64bit)

Environment Setup

GCC

  • 解压GCC，将{GCC_SETUP_DIR}/bin路径添加到系统环境变量PATH中；

Python

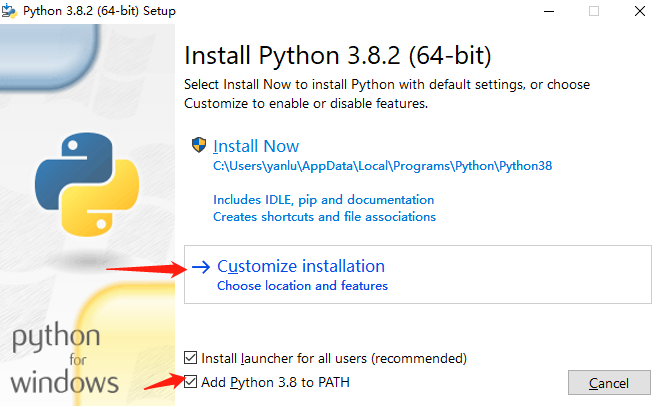

  1. 勾选 Add Python 3.8 to PATH，然后选择 Customize install 开始安装

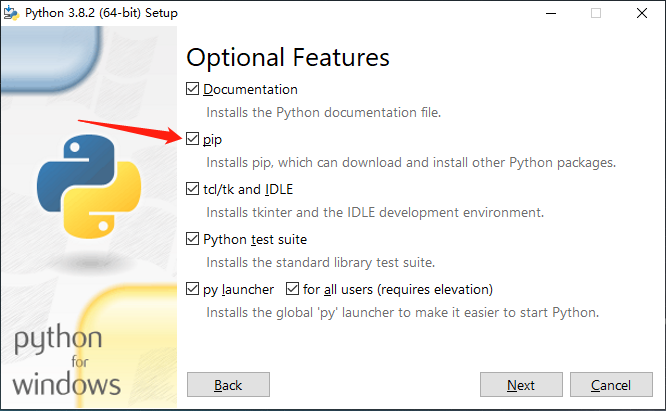

  2. 确认 pip 模块已经被勾选，其它配置默认就行，然后点击 Next 进行下一步

  3. 点击 Install 等待安装完成

  4. 以系统管理员身份打开命令行，然后切换到SDK根下目录，例如SDK下载在D盘下 D:\LS_SDK ,首先在CMD界面内输入 D: 切换到D盘，然后再使用 cd LS_SDK 进入到SDK根目录里

  5. 进入SDK根目录，以系统管理员身份打开命令行，执行下述命令，安装Python依赖库

    • pip install -r requirements.txt

  6. 如果下载速度比较慢导致下载失败，请尝试更换国内pip源，或者使用以下命令

    • pip install -r requirements.txt -i https://pypi.tuna.tsinghua.edu.cn/simple

VSCode

  1. 安装下载的VSCode，默认配置安装就行；

  2. 用VS Code打开SDK目录，点击左侧Extensions（快捷键 Ctrl + Shift + X ），在搜索框输入 @recommended ,安装所有Workspace Recommendations插件

Build

  1. 完成前面操作后，打开VSCode，将SDK的目录拖入到vscode界面里面，通过快捷Ctrl + `打开Terminal

  2. 在Terminal中通过 CD命令切换到相应工程的路径中，以ble_uart_server工程为例，输入命令cd examples/ble/ble_uart_server，按回车键进到指定路径后输入 scons ，开始执行编译 。

  3. 编译后的输出结果能看到有ble_uart_server_production.hex文件生成，并且没有任何报错，则说明环境安装正确；

Program

根据FLASH布局一节的介绍，对于BLE应用，Flash被划分为5个部分，其中Info Page & Second Bootloader、BLE Host & Controller Protocol Stack和App三个区域的数据需要预先写入Flash，程序才能正确运行。

  • 以ble_uart_server工程为例：

  • Info Page & Second Bootloader：ble_uart_server\build\le501x\info_sbl.hex

  • BLE Host & Controller Protocol Stack：SDK\soc\arm_cm\le501x\bin\fw.hex

  • App：ble_uart_server\build\le501x\ble_uart_server.hex

  • 量产时，只需要烧录对应工程编译出来的 XXX_production.hex即可，该文件是由上述三个HEX文件合并之后的固件。

  • 开发调试阶段，只需要提前烧录一次XXX_production.hex，之后便可以正常使用vscode调试，否则程序跑不进main函数。

Debug

以ble_uart_server工程为例：

  1. 将ble_uart_server\launch.json.txt文件拷贝到SDK根目录下的.vscode路径下面，并将文件名修改为launch.json；

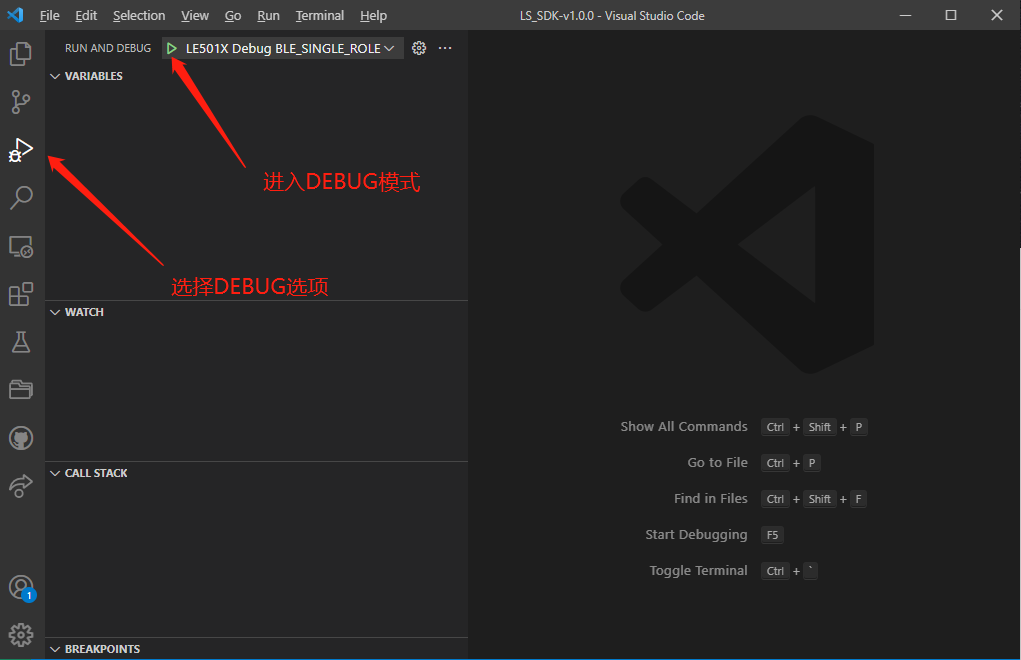

  2. 按照下图所示，先选择debug选项，然后选择绿色的三角形开始进入DEBUG模式，开始调试之前请确认Flash中Info Page & Second Bootloader 和 BLE Host & Controller Protocol Stack的数据存在。

    • Debug {example 1}：表示复位系统，自动烧录 {example 1} 应用镜像到Flash中，并从头运行

    • Attach {example 1} ：表示以 {example 1} 为程序，调试器直接连接到当前运行现场
