Keil

获取地址：KEIL官方链接

注意事项：需要使用5.25版本以上，并且要在激活之后才能正常使用。

Environment Setup

  1. 打开获取的 SDK目录，将 tools\prog\LinkedSemi\le501x_flash_algo.elf 文件复制一份并修改文件名为le501x_flash_algo.FLM，并将le501x_flash_algo.FLM文件拷贝到keil安装目录下的 ARM\Flash 路径中；

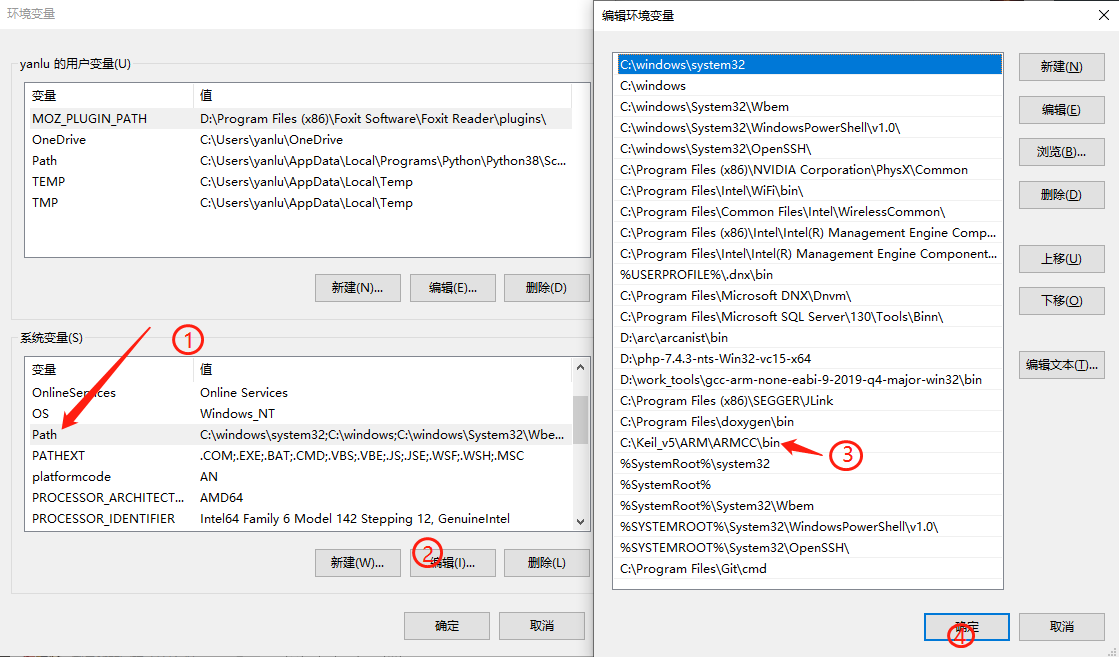

  2. 将fromelf执行文件的绝对路径添加系统环境变量中，重启keil生效，该文件所在路径在keil的安装目录下面 ARM\ARMCC\bin ，否则在使用keil编译时会报“fromelf不是内部或外部命令，也不是可运行的程序或批处理文件”的警告。（ 如何设置添加环境变量 ）

Build

  1. 以ble_uart_server工程为例，工程路径：examples\ble\ble_uart_server\le501x\uvision5；

  2. 执行keil的build或者Rebuild功能，编译结果显示.\UVBuild\ble_uart_server.axf" - 0 Error(s), 0 Warning(s).则说明环境安装正确；

  3. 编译后的文件输出路径：examples\ble\ble_uart_server\le501x\uvision5\UVBuild。

Program

根据FLASH布局一节的介绍，对于BLE应用，Flash被划分为5个部分，其中Info Page & Second Bootloader、BLE Host & Controller Protocol Stack和App三个区域的数据需要预先写入Flash，程序才能正确运行。

  • 以ble_uart_server工程为例：

  • Info Page & Second Bootloader：ble_uart_server\le501x\uvision5\UVBuild\info_sbl.hex

  • BLE Host & Controller Protocol Stack：SDK\soc\arm_cm\le501x\bin\fw.hex

  • App：ble_uart_server\le501x\uvision5\UVBuild\ble_uart_server.hex

  • 量产时，只需要烧录对应工程编译出来的 XXX_production.hex即可，该文件是由上述三个HEX文件合并之后的固件。

  • 开发调试阶段，只需要提前烧录一次XXX_production.hex，之后便可以正常使用keil调试，否则程序跑不进main函数。

Debug

完成keil环境安装后，以ble_uart_server工程为例，打开examples\ble\ble_uart_server\le501x\uvision5路径下的keil工程文件。

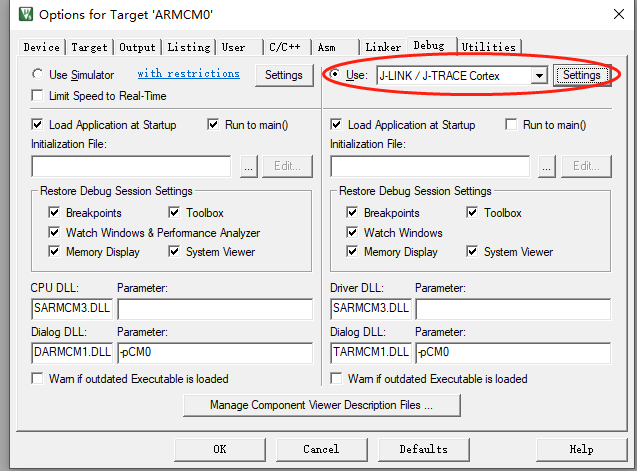

  1. 选择 J-Link 作为调试工具

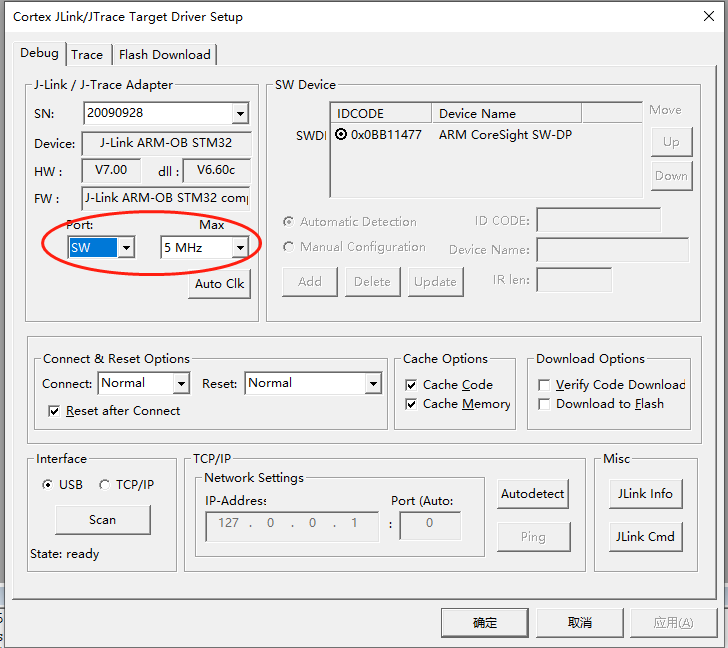

  1. 选择SW作为调试

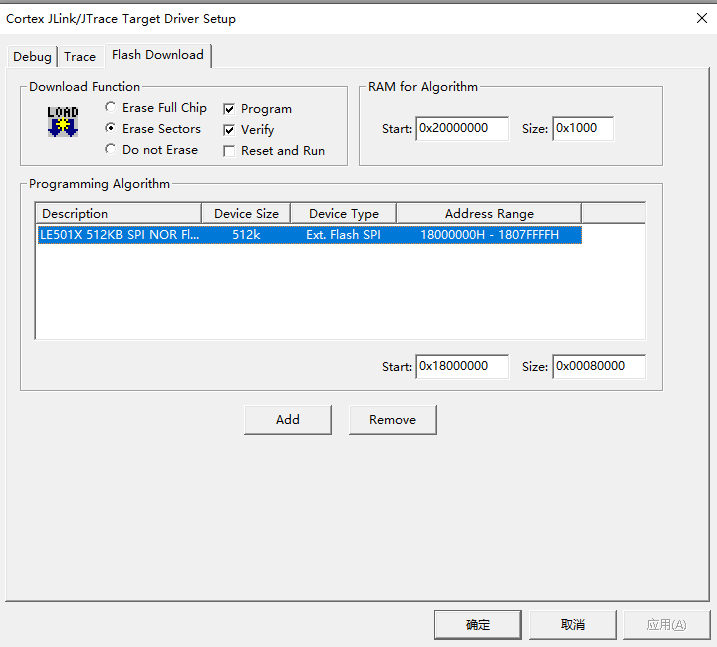

  1. 在 flash download 选项卡中配置下载选项，不能选择 Erase Full Chip 选项，如果在编程算法选项内没有找到下图的选项，请检查软件开发环境搭建章节内的keil环境配置的第二条内容是否执行正确。
