Hardware Design Guide
各种封装原理图、PCB参考示例以及晶振的规格书可以从百度网盘里面下载：
链接：
一、原理图和PCB以及注意事项
QFN48
原理图：
PCB：
注意事项：
1、 NRST为复位引脚，低电平复位，复位后需要将其释放，芯片才能正常工作
2、 PB00和 PB01上电后默认为 UART1的 TX、RX接口，可在程序中更改功能
3、在使用 UART烧录时，需要将 PB14强制拉高
4、匹配电路数值仅供参考，需针对不同的PCB进行匹配
5、容值较小的电容需要更靠近芯片的PIN脚，同时电源线需要尽量避开高频信号线
6、上电时，PC01会输出高一段时间，大概20ms，然后会配置成输入模式，在配置IO的时候需要注意。
7、当LP0与LP2，或者LP0与LP3一起使用时，需要外接32K晶振，如果没有外接32K晶振，则必需将PB14与XO32K_I 连接。
QFN32 (1)
原理图：
PCB：
QFN32 (2)
原理图：
PCB：
注意事项：
1、 NRST为复位引脚，低电平复位，复位后需要将其释放，芯片才能正常工作
2、 PB00和 PB01上电后默认为 UART1的 TX、RX接口，可在程序中更改功能
3、 在使用 UART烧录时，需要将 PB14强制拉高
4、匹配电路数值仅供参考，需针对不同的PCB进行微调
5、容值较小的电容需要更靠近芯片的PIN脚，同时电源线需要尽量避开PWM信号线
SOP16 (1)
原理图：
PCB：
SOP16 (2)
原理图：
PCB：
注意事项：
1、 PB00和 PB01上电后默认为 UART1的 TX、RX接口，可在程序中更改功能
2、 在使用 UART烧录时，需要将 PB14强制拉高
3、 PIN5和PIN11都必须外接3.3v电源，但在接线时不能直接短接，中间的线路必须先经过电容，在接入PIN脚
4、 匹配电路的数值仅供参考，具体数值需要根据不同的PCB进行匹配
晶振注意事项：
晶振推荐参数：16MHZ 10PPM 9pF ESR≤40Ω
为保证系统应用可靠性和RF性能，16M晶体请使用认证品牌和型号：
SX32Y016000L91T-UZ (泰晶)
L327S160F (蓝晶)
二、PCB画制的注意事项
2.1、天线注意事项

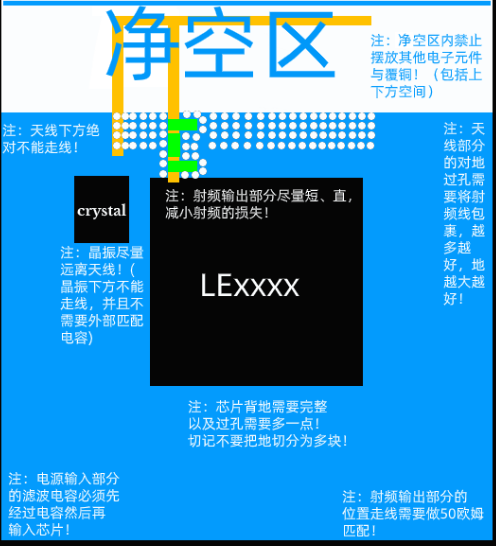

（1）、使用板载天线的时候，必须要求留足够的净空区，且在净空区中不能有其他的元器件或者覆铜。
（2）、设计匹配电路的时候，尽量紧靠，天线与芯片的直接距离尽量近，且走线直、短。
2.1.1 下图的错误点
(1)：天线的净空区不够，且有走线，走线会吸收掉部分辐射出来的信号，导致天线的辐射效率变低。
(2)：天线到芯片的PIN走线下方有许多杂线，会干扰射频的工作，导致发射出来无线信号质量差。
(3)：没有做匹配电路，只预留了一个电阻为作为测试点，最小的匹配电路为L型的电路，单个器件调节阻抗能力有限，很难达到理想的效果。
(4)：由于空间问题，没有留下足够的地，可能导致驻波比很差。
2.1.2 匹配电路布局注意事项
上述两幅图的主要问题是在匹配电路上面，图1匹配不够紧靠，会导致走线的阻抗不连续，增加了后续匹配的复杂度。图2出现了如果树木枝桠的走线，称为stub，一旦形成stub，阻抗一定是不连续，无论是天线或者其他场景的布局走线中，一定要避免出现这种情况。
2.2、电源的注意事项
QFN32和SOP16的封装都有两个3.3V的电源输入，在靠近电源pin脚的位置上面，需要各自放一个对地电容，再接线进入PIN脚。如果有过孔，要尽量避免电容出现stub的情况，中间需要经过对地的电容，进行滤波处理，再进入目标的电源PIN脚，防止产生串扰影响。
电源在进入PIN脚之前，一定要有对地的电容滤波，且经过电容后，直接进入对应的PIN，如果是2层板，有高频信号线与电源线相交，需再增加一个对地电容，然后再接入对应的电源引脚。
QFN48上面有3个电源引脚，处理时，电源网络尽量星型分布，同时产生的环路尽量小。
2.3、DCDC电路
DCDC电路的主要结构如下所示：SW为方波输出信号，经过LC滤波之后，稳定在1.5V左右，给VDD15供电。
SOP16封装默认没有DCDC的PIN脚，QFN32和QFN48封装的DCDC电路可以忽略，只要将对应的VFB和SW短接，同时VDD15接3.3V电源输入即可。
2.4、地的覆铜
针对QFN32和QFN48的封装的背面，一定要和PCB的GND连接在一起，形成回路。PCB布局的背面，尽量保证完整的地，但不要出现死铜。天线与芯片的PIN脚连接下方的地必须完整，不能有走线，或者其他东西，连接线周围也是同理，而且面积越大越好。
