第1章 LE5010 Solo开发板硬件设计

1. 1 开发板硬件资源

LE5010_Solo_Board_image

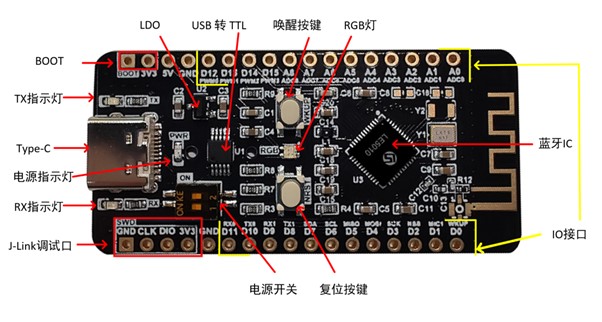

图1 LE5010 Solo Board 实物图

图1 LE5010 Solo Board为凌思微 LE5010 QFN48封装的开发学习板

1、板宽为25.4*53.09mm，兼容面包板，板载天线保持黑漆倒角， PCB沉金工艺，丝印清晰，外观简洁美观。

2、25个外接 IO（包括数字和模拟IO）

3、TYPE-C口供电（5V）,外部电源供电（3.3V）

4、一个RGB灯, 不影响功耗测试

5、具有USB-UART转换芯片 (Type-C口兼容UART通信烧录)

6、J-link（SWD模式）四线烧入调试口

7、具有TX/RX 串口状态灯和PWR电源指示灯

8、具有一个复位按键和唤醒按键（低电平有效）

1. 2 开发板IO口分配

1. 2. 1 板上外设

LE5010 Solo Board开发板采用LE5010_QFN48封装IC芯片，扣除电源、晶振、RF管脚，共有34个IO口（包括复位、BOOT、烧录以及UART口），这里将这34个IO口分为3类，分别为学习板上外设、数字IO口、模拟IO口，具体如下表格。

下列每个表格中都有蓝色和黄色两种颜色， LE5010_QFN48_IO_Config代表LE5010（QFN48封装）芯片的引脚编号和对应管脚定义的功能，LE5010 LinkedBolck Solo_V1.0_IO_Config代表LE5010 Solo Board板子器件和外拉IO口的丝印编号以及Demo演示功能。表1为板上外设为与芯片直连，没有拉出测试另外的焊盘。表二和表三分别为数字IO和模拟IO，将芯片管脚拉到2.54间距的焊盘，用户可以通过杜邦线、面包板搭建搭建直接所需电路。

LE5010 LinkedBolck Solo_V1.0_IO_Config		LE5010_QFN48_IO_Config
丝印编号	Demo演示功能	引脚编号	芯片管脚定义
RGB	红灯	15	PA11
RGB	绿灯	14	PA10
RGB	蓝灯	9	PA09
NRST	复位按键	28	NRST
WKUP	睡眠唤醒	45	PB15
RX	接CH340的RX	20	PB00(TX)
TX	接CH340的TX	21	PB01(RX)
DIO	Jlink（SWD模式）	25	PB05
CLK	Jlink（SWD模式）	26	PB06
BOOT	UART烧入时，需要在上电前，将该管脚拉高	44	PB14

表1：板上外设IO口配置

1. 2. 2 数字IO

LE5010 LinkedBolck Solo_V1.0_IO_Config		LE5010_QFN48_IO_Config
丝印编号	Demo演示功能	引脚编号	芯片管脚定义
D0	WKUP	32	PB11
D1	MIC	31	PB10
D2	SPI0_NSS	30	PB09
D3	SPI0_SCK	29	PB08
D4	SPI0_MOSI	27	PB07
D5	SPI0_MISO	24	PB04
D6	I2C0_SCL	23	PB03
D7	I2C1_SDA	22	PB02
D8	UART1_TX	19	PA15
D9	UART1_RX	18	PA14
D10	UART0_TX	17	PA13
D11	UART0_RX	16	PA12
D12	PWM0	8	PA08
D13	PWM1	7	PA07
D14	PWM2	6	PA06
D15	PWM3	3	PA05

表2：数字IO口配置

1. 2. 3 模拟IO

LE5010 LinkedBolck Solo_V1.0_IO_Config		LE5010_QFN48_IO_Config
丝印编号	Demo演示功能	引脚编号	芯片管脚定义
A0	ADC0	42	PB12
A1	ADC1	43	PB13
A2	ADC2	46	PA00
A3	ADC3	47	PA01
A4	ADC4	48	PA02
A5	ADC5	1	PA03
A6	ADC6	2	PA04
A7	ADC7	4	PC00
A8	ADC8	5	PC01

表3：模拟IO口配置

1. 2. 4 IO配置注意事项

1、板上外设直接从芯片拉到外设上，没有另外拉到学习板2.54mm管脚上。

2、数字IO支持任意映射，该学习板正面丝印D0~D15下方的丝印为Demo演示功能，客户可以通过修改SDK任意映射。

3、 PC01上电默认高电平，应用开发时，硬件设计需要注意初始电平特点，建议该IO设计成低电平有效，防止上电时误触发动作。

1. 3 开发板电源开关说明

1. 3. 1 拨码开关使用说明

LE5010 Solo Board开发板采用2位1.27间距的拨码开关，通过拨动开关控制电路开关闭合，往左边拨为打开，反之，则为闭合。其中第1位开关控制外部3.3V供电，此3.3V为外部接口的5V转换得到。第2位CR1220型号的纽扣电池供电，当学习板外部接口上电时，禁止拨动开关到左侧，避免外部电源与纽扣电池出现相互漏电现象。为了方便客户使用，推荐使用第1位开关。

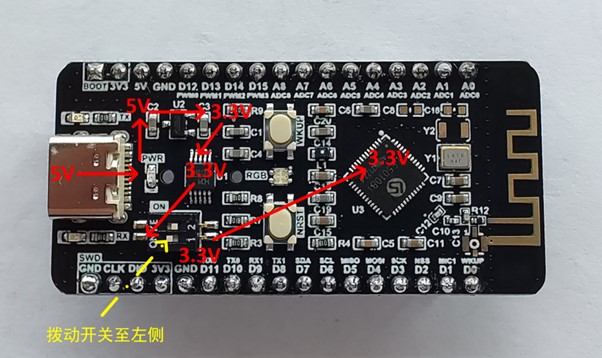

1. 3. 2 5V供电

使用5V供电时，拨码开关第一行的开关需拨动到左侧，表示打开开关，此时左右两边导通。

5V电源供电的整体路径为：

1、 Type-C口5V供电，当插入Type-C数据线时，PWR红灯高亮。

2、通过一颗LDO电源芯片，将5V转换为3.3V。这里LDO型号为ME6211A33M3G-N，电流输出能力为500mA，输入端和输出端各加一颗1uF贴片电容，起到滤波和旁路的作用。

3、 3.3V先给CH340E供电，然后通过切换拨码开关第一行的开关，使得3.3V电源给5010芯片供电。当需要测试LE5010芯片的功耗时，也可以将拨码开关拨动至右侧，用万用表串联在拨码开关两边，测试电流大小。

5V_PWR

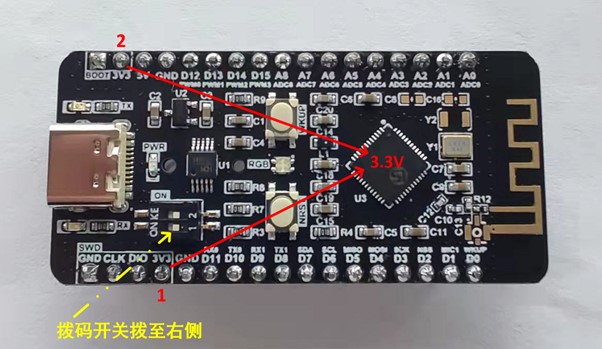

1. 3. 3 3.3V供电

使用3.3V供电时，拨码开关第一行的开关需拨动到右侧，表示关闭开关，此时左右两边断开。

LE5010 Solo Board学习板上下脚各有一个3V3电源口，该电源口直连芯片供电管脚，通过给3V3电源口提供3.3V电源即可。

3.3V_PWR

第2章 LE5010 Solo开发板整体框图

2.1 开发板功能模块图

LE5010_Solo_Board_function_module

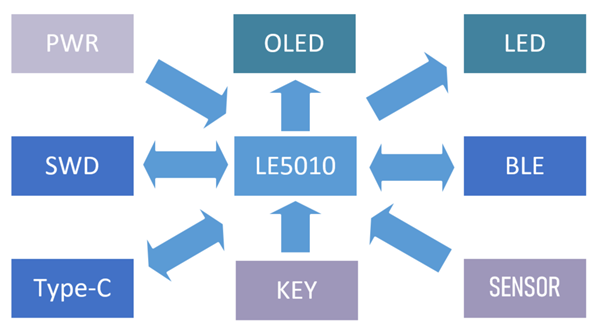

图2：LE5010 Solo Board功能模块图

图2为LE5010 Solo Board功能模块图，其功能结构大体分为四个类别，九个部分：

1、MCU：LE5010

凌思微LE5010拥有强大的MCU功能，大多数应用于消费类和工控类产品，拥有SOP16/SSOP24/QFN32/QFN48四种封装，本次设计采用QFN48封装。

2、BOTH：BLE、SWD、Type-C

蓝牙BLE5.1，拥有超低功耗，通过板载天线增强信号增益
1个4pinSWD接口，可支持在线调试
1个Type-C接口，可通过 CH340 芯片直接与电脑通信

3、IN：PWR、KEY、SENSOR

Type-C电源供电（5V）以及1.8~3.6V供电
1个复位按键，1个唤醒按键
兼容主流的温度、湿度、压力传感器，9轴传感器，红外，MIC等

4、OUT：LED、OLED/TFT

LED采用RGB彩灯，不影响功耗测试
兼容主流的SSD-0.96寸TFT和点阵

2.2 开发板系统框图

LE5010_Solo_Board_system

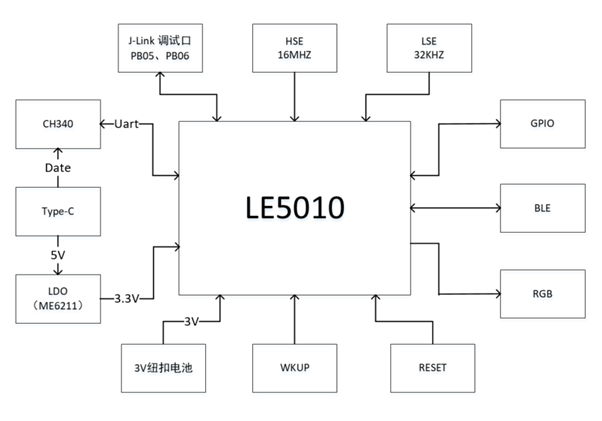

图3：LE5010 Solo Board系统框图

图3为LE5010 Solo Board系统框图主控芯片为LE5010，支持BLE5.0/5.1。使用外部高速晶振HSE，规格为16M/9pf/10ppm（晶振外挂的两颗电容不接，芯片内部已内置电容，通过修改寄存器配置大小），为了达到最佳性能，建议用户使用原厂认证品牌型号。烧入方式支持J-link在线烧录调试，Uart离线烧录，有一个复位按键和睡眠唤醒按键（低电平有效），一个共阳的RGB灯（低电平有效）。

第3章开发板使用说明

4. 1 烧录与调试

LE5010 Solo Board可用SWD四线接口或者可用J-LINK下载器JTAG下载器的SWD模式连接烧入，开发环境可以选择Keil或者VS CODE。具体环境搭建以及应用请参考Getting Started — Linkedsemi Documentation Center 文档 (ls-doc.readthedocs.io)

4. 2 串口使用说明

1、用Type-C接口将LE5010 Solo Board开发板和电脑连接，电源指示灯会常亮。

2、安装USB转TTL驱动（CH340驱动），打开电脑设备管理器查看是否安装成功。

3、下载SSCOM串口助手，打开串口，查看双方是否通信正常。

4. 3 软件调试注意事项

在线文档LE5x1x注意事项 — Linkedsemi Documentation Center 文档 (ls-doc.readthedocs.io)

第4章 LE5010开发示例

5. 1 GPIO示例

LE5010开发板有25个IO口被拉出可被复用，可以配置输出高低电平、读取电平、配置上升、下降沿中断、配置内部上、下拉。

具体具体配置请参考GPIO — Linkedsemi Documentation Center 文档 (ls-doc.readthedocs.io)

5. 2 UART示例

UART（Universal Asynchronous Receiver/Transmitter）通用异步收发传输器，UART 作为异步串口通信协议的一种，工作原理是将传输数据的每个字符一位接一位地传输。

安装CH340驱动，打开sscom串口助手，设置波特率为115200。注意当使用到串口通信时，需要将拨码开关的第一行开关拨动到左侧。反之，不使用时，需要拨动到右侧。

具体配置请参考UART — Linkedsemi Documentation Center 文档 (ls-doc.readthedocs.io)

5. 3 BLE串口透传示例

BLE_UART_SERVER是具备蓝牙串口透传功能且无安全要求的单连接示例。串口透传，指的是作为无线数据传输通道，蓝牙芯片将Uart上收到的数据不经任何处理直接发送给蓝牙对端，同时也将蓝牙收到的数据推送到串口上。

该例程LE5010 Solo Board学习板为从机，发送广播信号，手机为主机，扫描广播信号。在手机上下载Nordic软件，打开蓝牙，与学习板建立连接，传输数据。

具体配置请参考BLE_UART_SERVER（串口透传）示例说明 — Linkedsemi Documentation Center 文档 (ls-doc.readthedocs.io)

第5章 LE5010 Solo技术支持

1、在线文档： https://ls-doc.readthedocs.io/zh_CN/latest/index.html#

2、SDK 链接：

Github：https://github.com/linkedsemi/ls_ble_sdk
Gitee：https://gitee.com/linkedsemi/ls_ble_sdk

附录1 例程路径：SCH&BOM

LE5010_Solo_Board_SCH

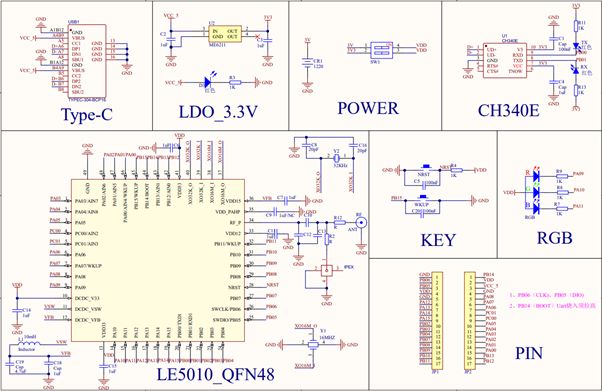

附录1.1 LE5010 Solo Board SCH

LE5010_Solo_Board_BOM

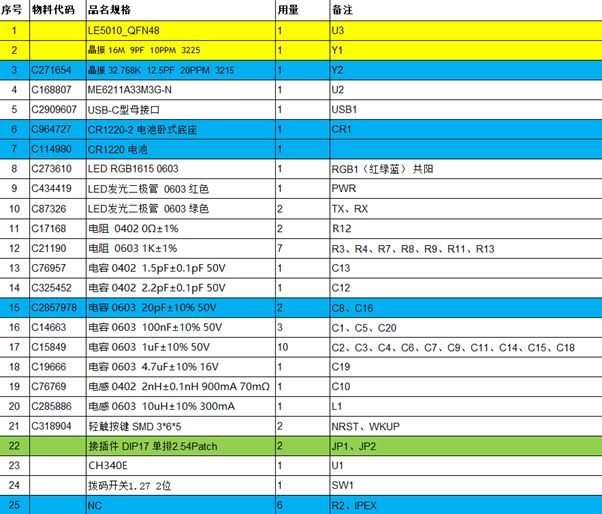

附录1.2 LE5010 Solo Board BOM

修订记录

版本	修订日期	修订说明	作者
V1.0	2022-01-13	初始版本	Zhye
V1.1	2022-03-15	1、增加IO口分配 2、补充电源开关说明	Zhye
V1.2	2022-04-07	1、同步LE5010 LinkedBolck Solo_V1.0硬件信息 2、增加开发板应用示例	Zhye
