sig mesh provee 示例说明

Introduction

sig_mesh_provee例程实现了具有六个model的简单mesh设备，支持 PB-ADV 和PB-GATT两种配网方式。在client和server端各有一个generic onoff model、一个Generic Level model和一个自定义的vendor model，应用程序可以通过具体的model实现model中定义的功能：

  • Generic onoff model: 通过mesh app或provisioner主机设备控制节点led灯的开关状态

  • Generic Level model: 可以控制LED灯的亮度

  • Vendor model: 实现主机和provee节点间的uart数据透传

Hardware Prerequisites

  • LE5010/5110 RF Board

  • LE5010/5110 Solo Board

默认的provee节点配置使用的是LE5010/5110 RF Board,其他开发板类似

Software Prerequisites

  • 手机APP及主机provisioner：

​ nRF Mesh

​ provisioner例程、串口调试助手

开发环境搭建及下载说明参考开发指南

Usage

Step1: 配置软件

从github或gitee下载SDK，进入到ls_sdk\examples\mesh\sig_mesh\sig_mesh_provee示例文件夹，使用keil MDK或VScode编译程序

step2: 下载程序

sig_mesh_provee示例编译成功后，找到生成的sig_mesh_provee_production.hex文件，使用Jflash或LS DownLoad Tool v2.1串口下载工具下载程序到开发板中

step3: 设备配网

在本章节中，将演示使用nRF Mesh App如何配网，用户也可以再用一块开发板下载例程ls_sdk\examples\mesh\sig_mesh\sig_mesh_provisioner，然后使用串口调试工具发送AT指令进行配网，关于这部分可参考文档Mesh Provisioner指令.pdf，下面仅演示使用nRF Mesh App配网

3.1 发现设备

打开 nRF Mesh App选择底部的Network按钮，然后点击右下方的蓝色“+”号图标，此时APP已经开始扫描设备了，我们可以在屏幕上看到未配网的设备

​

3.2 识别设备

选择名称为ls_sig_mesh_provee的设备，此时App将尝试与该设备建立连接，连接成功后可以在界面中看到IDENTIFY按钮，点击识别按钮 IDENTIFY 后，用户可以看到配网按钮 PROVISION

​

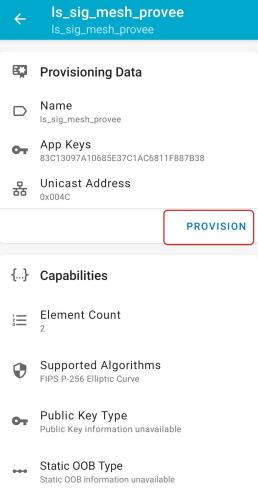

3.3 配网

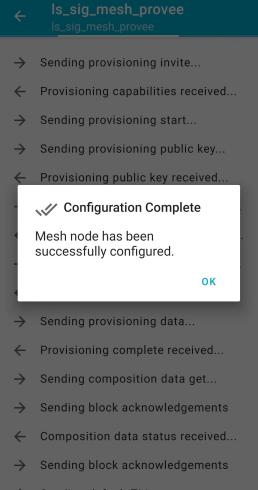

点击配网按钮 PROVISION，App 会开始配网设备，之后会显示Configuration Complete，表示节点初始配置完成。点击ok后可以看到节点的单播地址分配成功，Composition Data解析完成，此时板子上PA01连接的LED灯会点亮。

​

3.4 配置（Configuration）

当配网和初始配置完成后，用户可以继续配置节点的其余信息，将 AppKey 绑定至每个元素 (element) 的每个模型 (model) 中、设置模型的发布（publish）信息等。

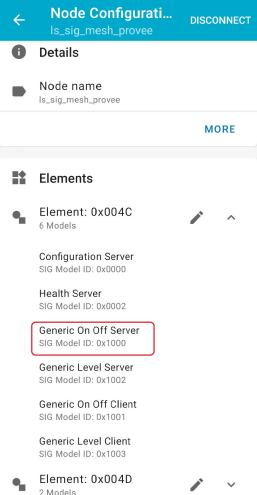

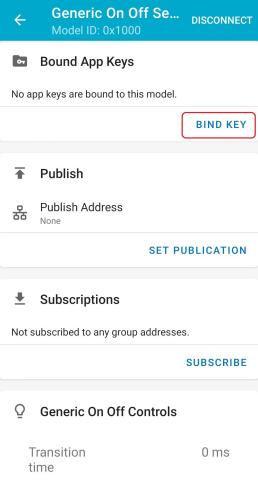

下图展示了如何将 AppKey 绑定至 Primary Element 中的 Generic OnOff Server Model 上：

​

​

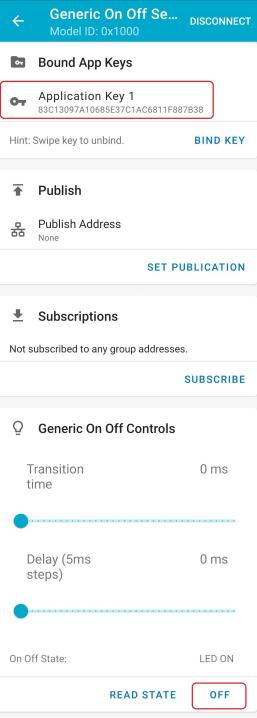

完成上面操作步骤后，就可以通过App控制板子PA01所连接LED的状态，点击上图4中的ON/OFF按钮控制LED开关，左侧的READ STATE按钮可以获取当前LED灯的状态。

3.5 组网（Group）

上面我们完成一个设备的配网和配置，接下来对另一个设备也完成入网，之后将这两个节点绑定到一个组（Group）内,通过发布（Pulish）消息同时控制两个板子上LED灯的状态。

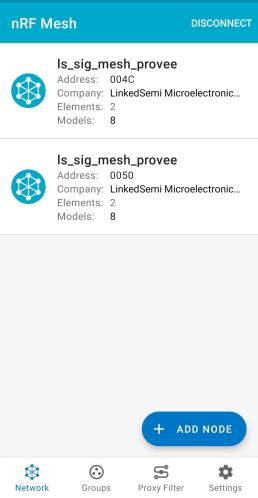

  1. 回到App主界面，点击ADD NODE按钮，找到另一个设备，重复上面步骤 3.1-3.4完成入网

​

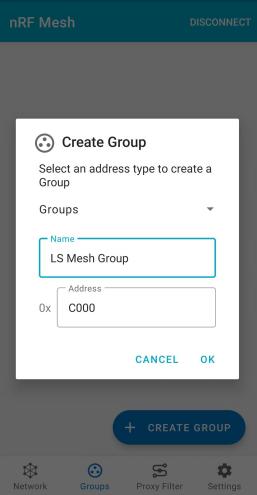

  1. 回到App主页面，选择底部的Groups,点击CREATE GROUP创建一个Group，设置好组名称和地址后点击ok

​

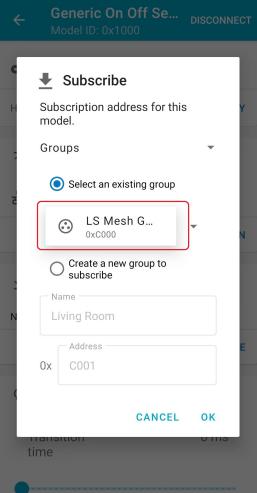

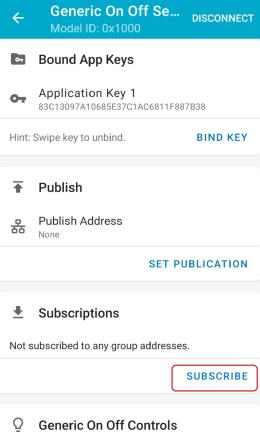

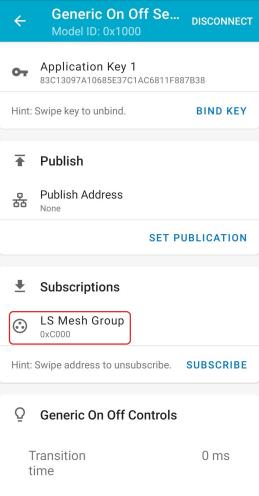

  1. 回到节点模型配置界面找到SUBSCRIBE，两个节点分别订阅（Subscribe）刚刚创建的Group,确保两个节点的Appkey是同一key(图中都是Application key 1)，操作步骤如下图所示:

​

​

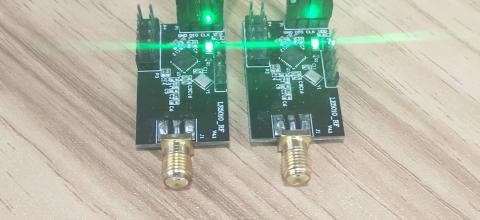

4.完成上面步骤后就可以通过App控制PA01所连接的LED灯亮灭

​
