BQB_Test_Guide

1. 1 BQB测试的必要性

BQB即Bluetooth Qualification Body（蓝牙认证机构），产品若具备蓝牙功能并且需在产品外观上标明蓝牙标志，则须通过蓝牙认证测试即BQB认证测试。

1. 2 开发板连接&烧录

Pin脚连接描述：

注：若开发板pin脚未标注SWDIO,SWCLK，默认参考配置如下【图1.2-1】

图1.2-1

图1.2-2

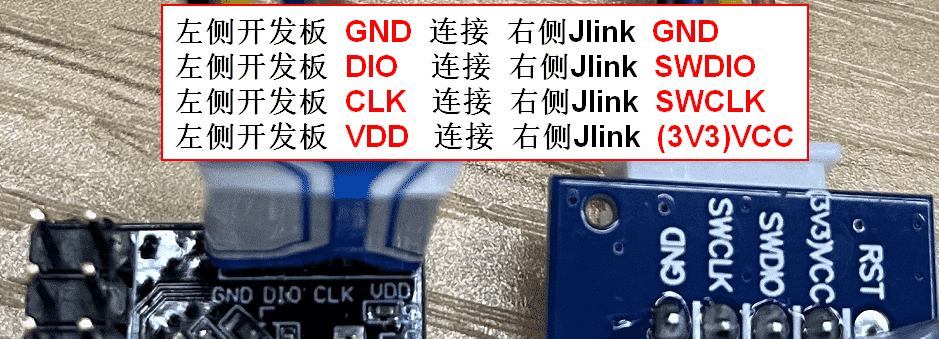

开发板与Jlink连接示意图：

图1.2-3

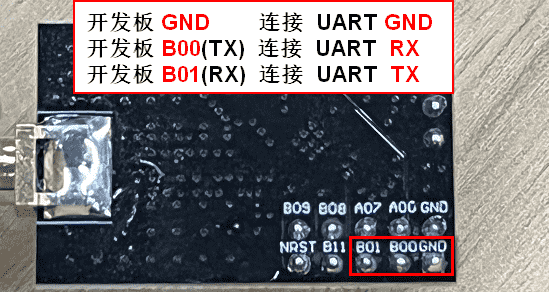

开发板与UART连接示意图：

测试固件获取：

（1）通过网址下载：https://gitee.com/linkedsemi/ls_ble_sdk?_from=gitee_search

Hex文件路径：SDK根目录\build\le501x\examples

（2）联系技术支持工程师获取烧录固件

测试固件烧录：

（1）通过JFlash烧录

使用教程请参阅：

https://ls-ble-sdk.readthedocs.io/zh/latest/getting_started/keil_debug.html#jflash

（2）通过UART（串口）方式烧录

使用教程请参阅：

https://ls-ble-sdk.readthedocs.io/zh/latest/Download_Tool_Usage/download_tool_introduce.html

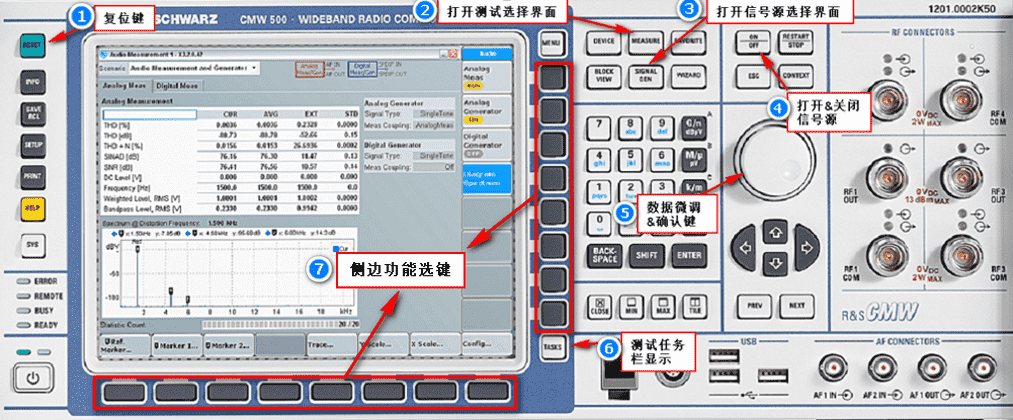

1. 3 CMW500按键说明

① ：复位键

② ：打开测试选择界面

③ ：打开信号源选择界面

④ ：打开&关闭信号源

⑤ ：数据微调（左旋、右旋）& 确认（旋钮中心按下)

⑥ ：测试任务栏显示

⑦ 侧边功能选键 ：用于选择此按键正对屏幕区域内的子功能选项

1. 4 建立连接

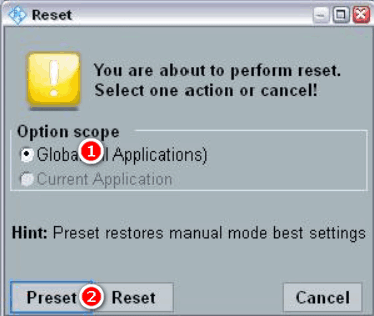

使用前请单击CMW500左上角 按键，弹出对话框【图1.2-4】

依次选择①②项，完成对CMW500的最佳预设值恢复。

图1.2-4

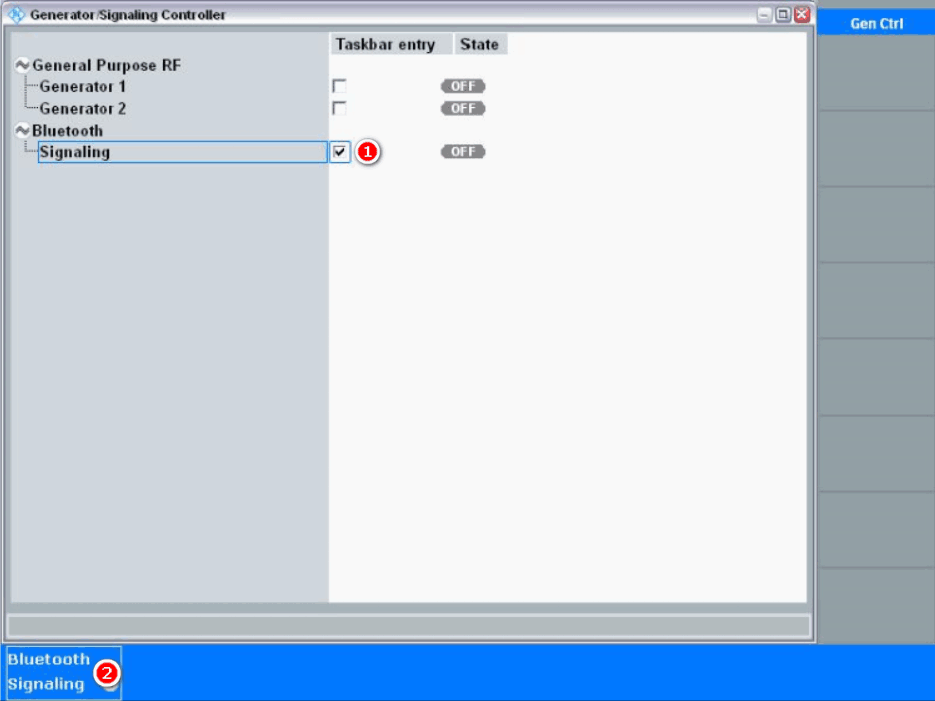

然后点击右侧面板 SIGNAL GEN 按键，勾选Bluetooth的子项Signaling【旋钮右旋调整选择位置，按下旋钮中心为选择】

加载后，即在底部任务栏区域出现Bluetooth Signaling标识【图1.2-5】（若未出现，请单击靠近屏幕右下区域的 TASKS按键），接着单击屏幕底部【侧边功能选键】即进入Bluetooth Signaling设置页面。【图1.2-6】

图1.2-5

图1.2-6

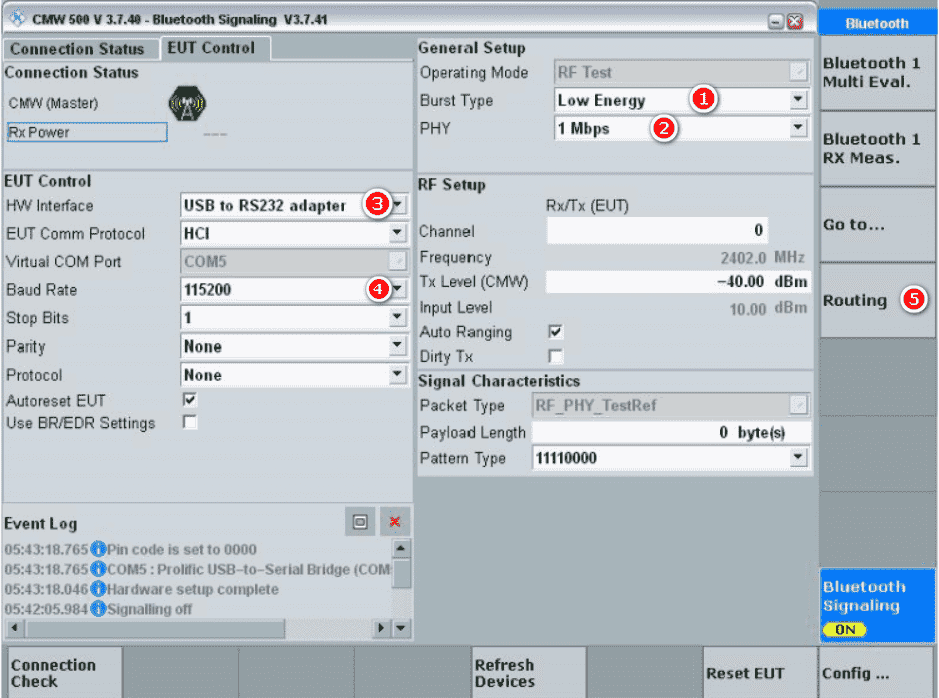

a）右侧Burst Type选择为Low Energy，根据测试需求设置PHY。

b）左侧HW Interface选择为USB to RS232 adapter，Baud Rate设置为115200（实际以固件UART波特率设值为准）

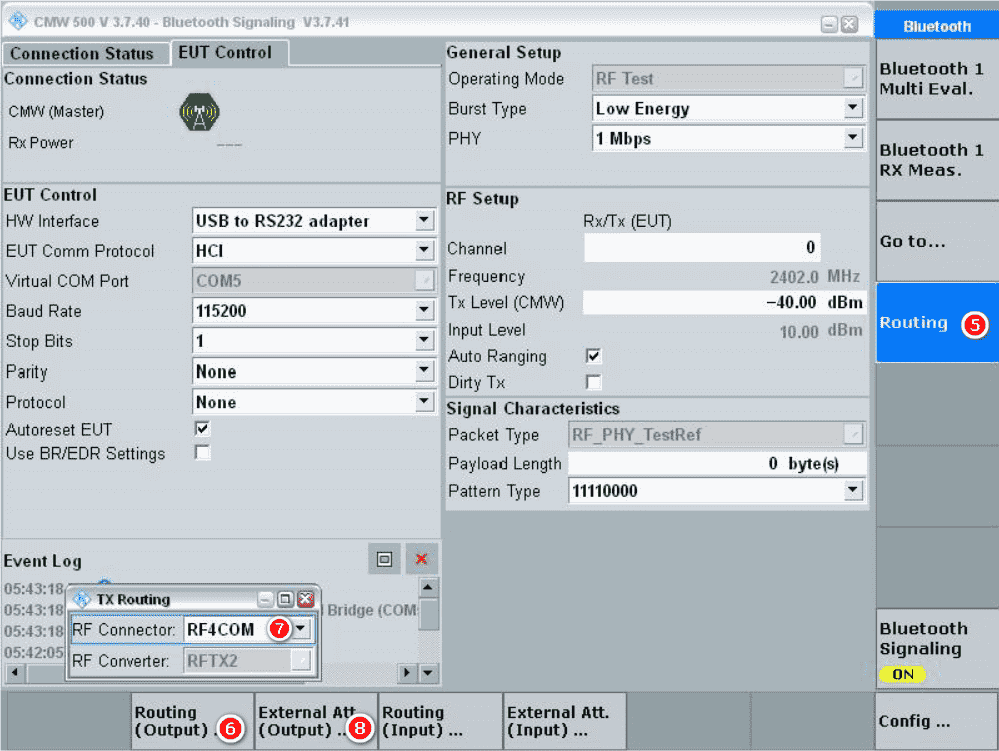

c）选择Routing【侧边功能选键】，将会出现如 图1.2-7 所示的底部选择栏

(1)选择Routing(Output) 【侧边功能选键】设置RF Signal的输出端口（请选择带COM标识的端口，OUT端口仅支持CMW500端RF信号输出）

(2)选择External Att(Output) 【侧边功能选键】，设置当前RF线缆的线损。

请根据上述操作逻辑继续配置输入信号端口、线损。

图1.2-7

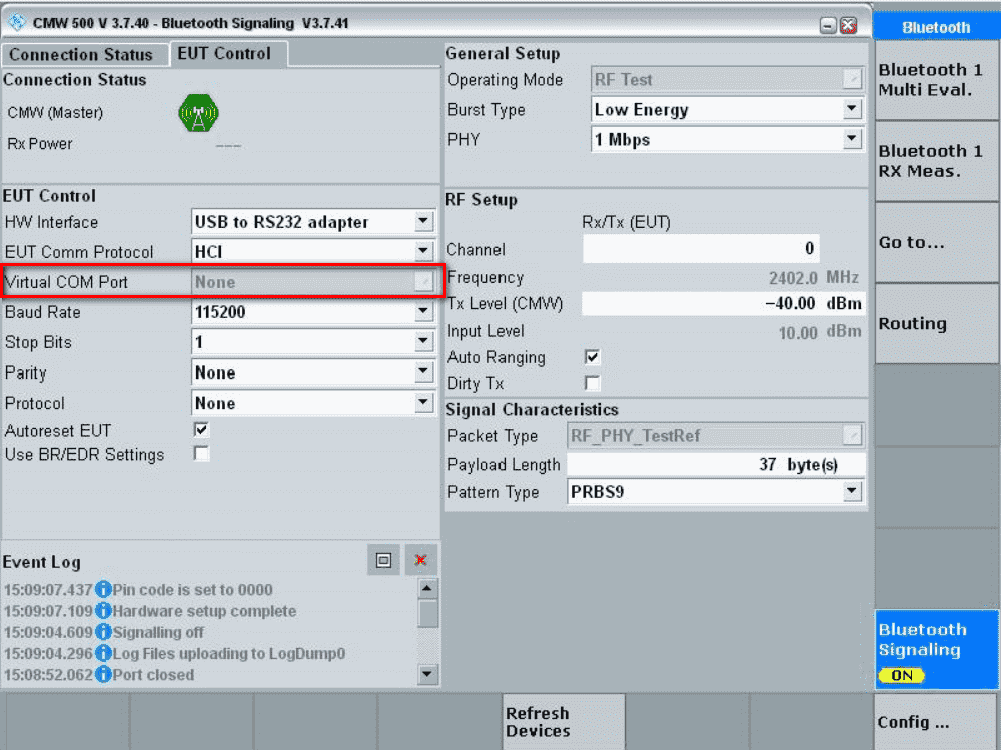

d）如下截图中 Virtual COM Port未识别到，请检查UART线缆连接状态。若连接正常还是未识别，需确认CMW500端【设备管理器】，确认该UART线缆的驱动是否正确安装。【图1.2-8】

图1.2-8

完成以上设置后，可以开始进行CMW500与开发板建立通信连接。

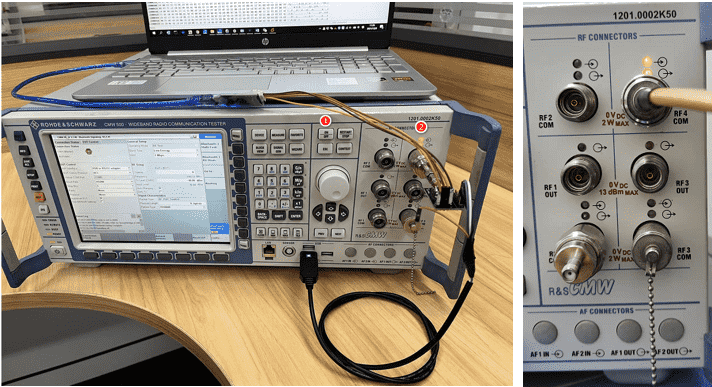

按仪器右上侧面板键，设置的RF信号端口指示灯亮，显示界面底部出现Connection Check选项。（图1.2-9)

图1.2-9

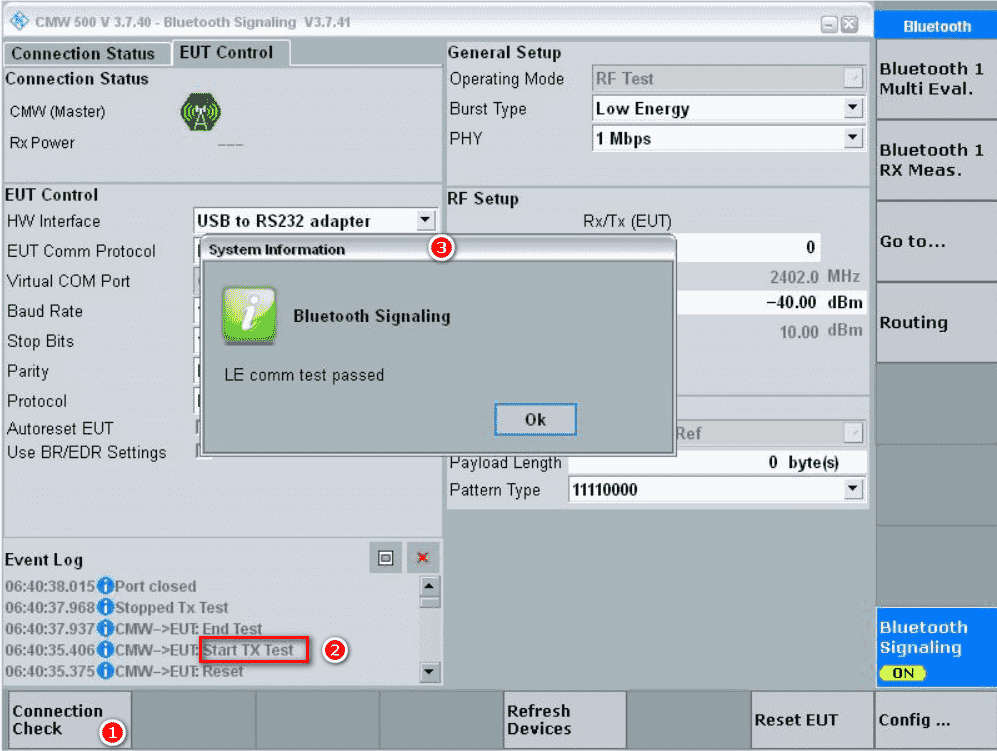

选择Bluetooth Signaling 【侧边功能选键】，再选择Connection Check【侧边功能选键】，连接成功后Event Log将提示Start TX Test，约3秒后出现连接成功提示框。（如图1.2-10）

注：初次连接，Loading Stack可能需要5s~6s

图1.2-10

1. 5 TX配置&测试

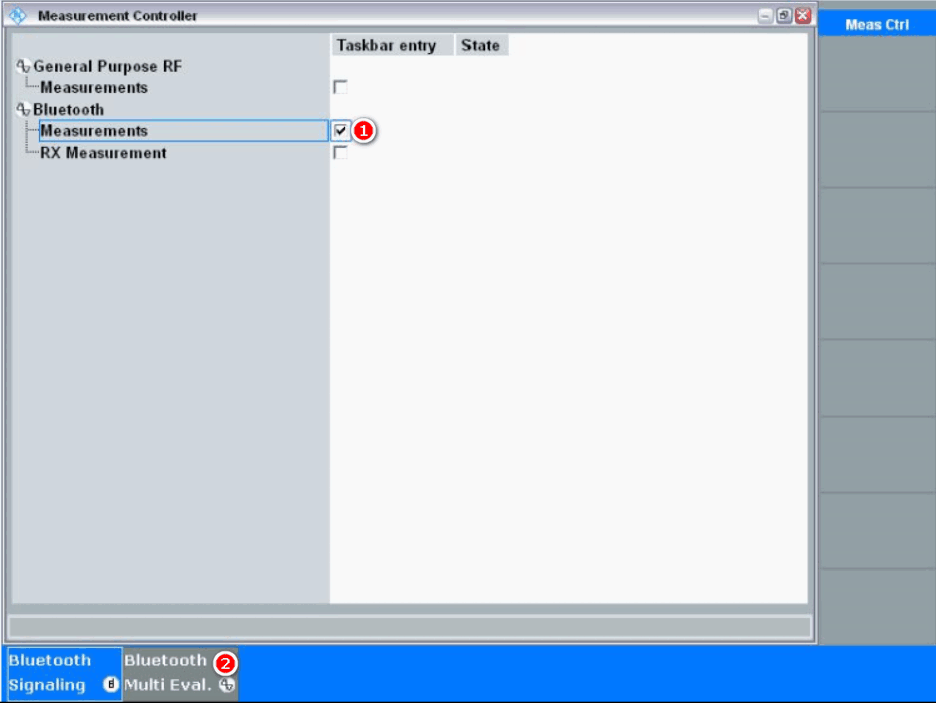

选择仪器右侧面板按键 MEASURE ，选择①，再选择底部的 Bluetooth Multi Eval【侧边功能选键】即可进入TX测试界面

图1.2-11

1. 5. 1 测试信号类型设置

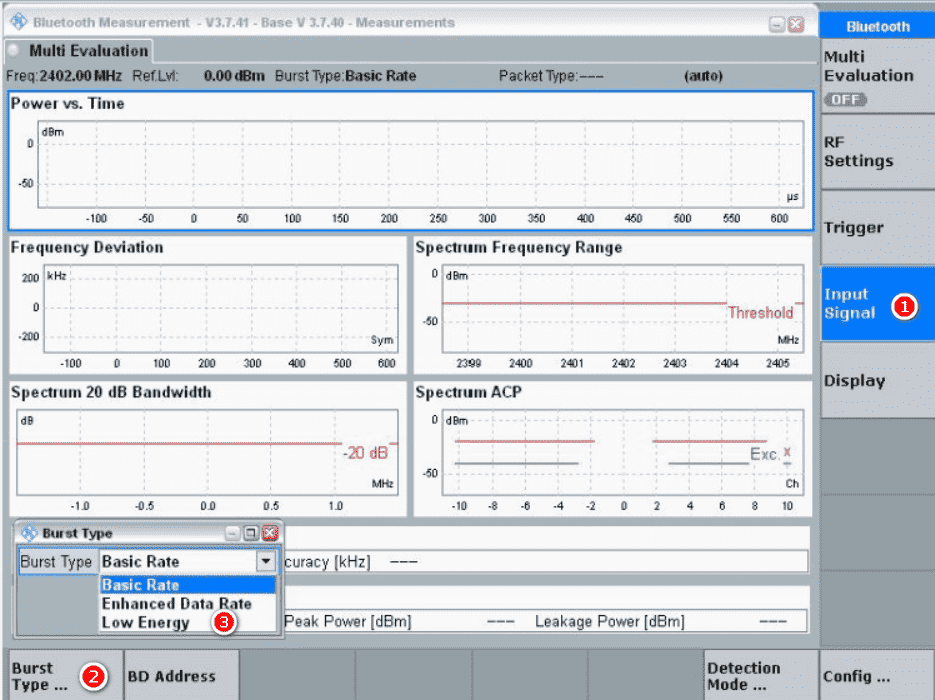

在Multi Evaluation界面，依次选择①②③，选择蓝牙信号类型为Low Energy【即低功耗蓝牙】

图1.2-12

1. 5. 2 信号路径、线损、信道设置

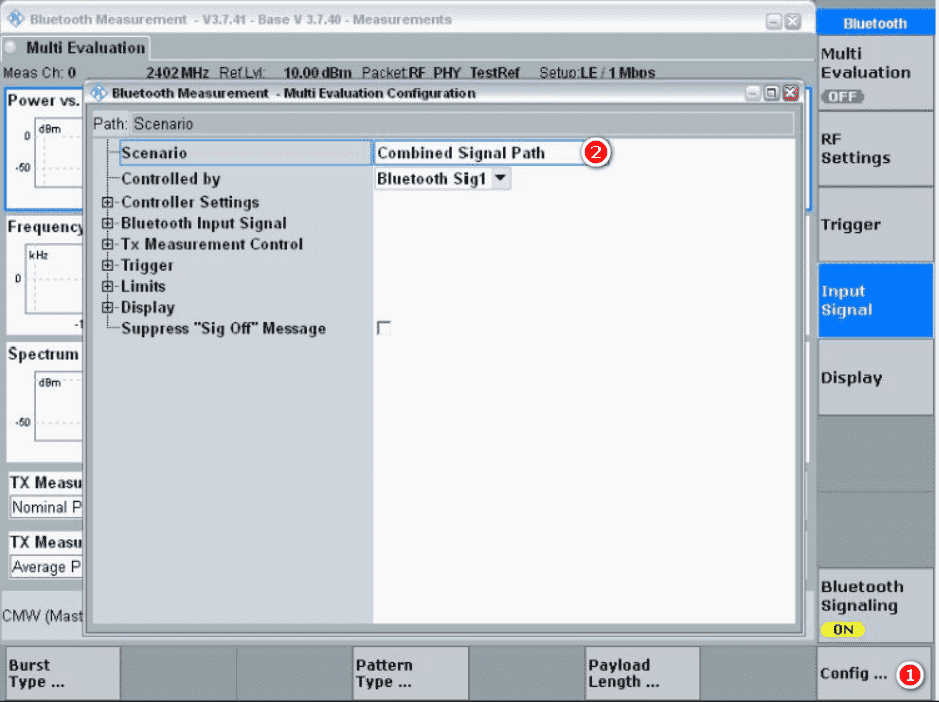

（1）在Multi Evaluation界面，依次选择①②，设置Scenario【即：方案】为Combined Signal Path【即：组合信号路径场景】，设置完成后，请点击右侧面板的 CLOSE 键或鼠标点击小窗口右上角的 X 关闭当前设置小窗口。

图1.2-13

（2）选择RF Settings【侧边功能选键】底部选项栏将出现设置项

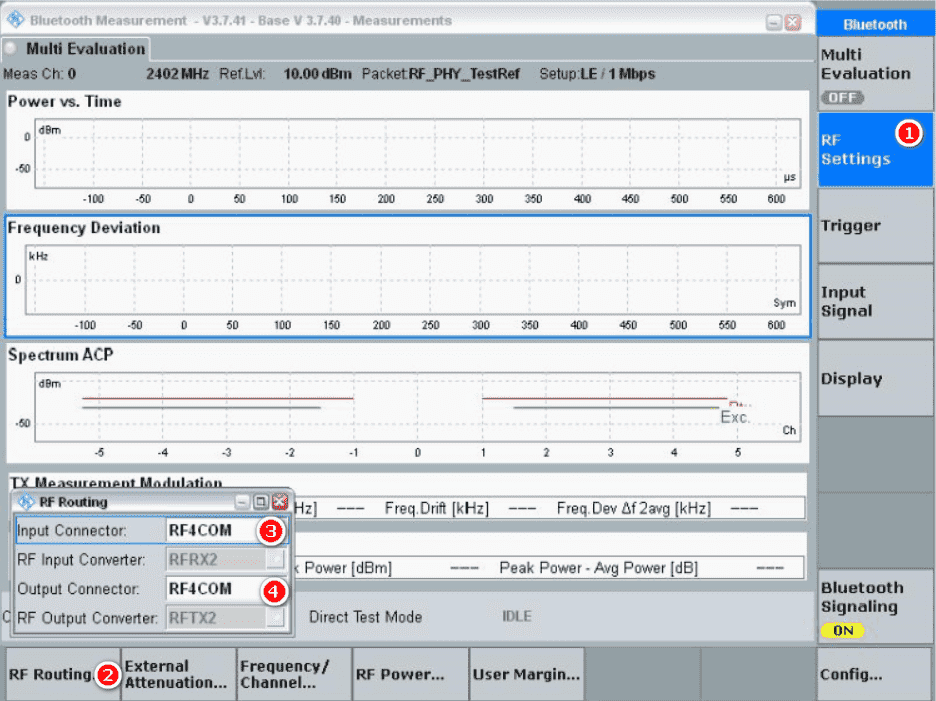

RF Routing：按①②③④操作顺序，设置信号输入输出端口【图1.2-14】

图1.2-14

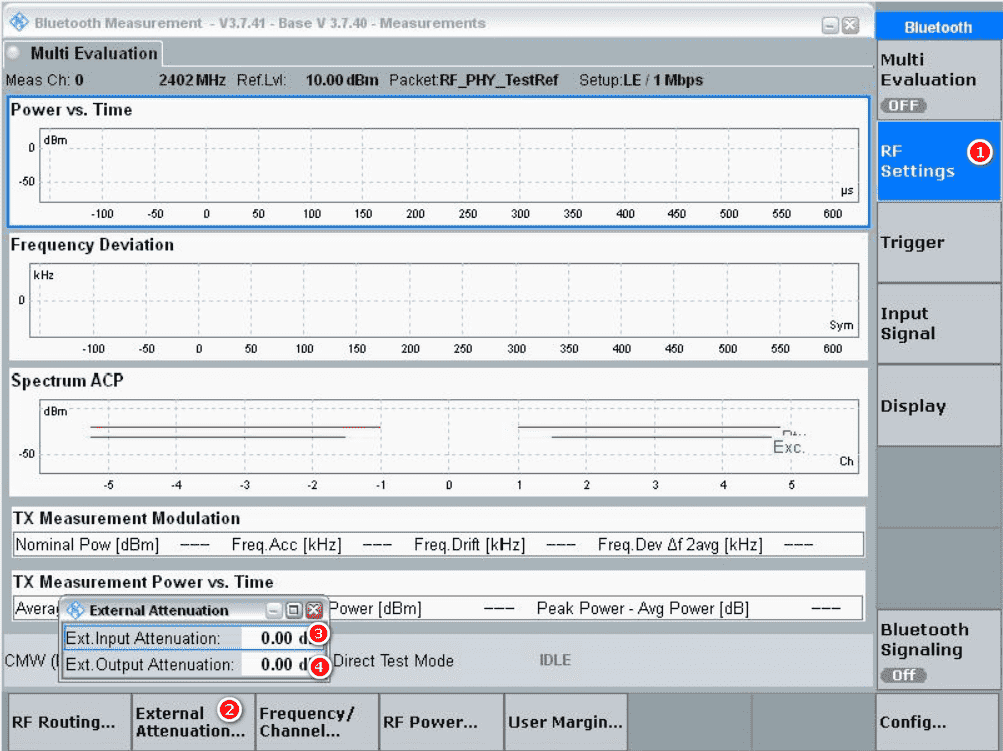

External Attenuation：按①②③④操作顺序，设置射频线缆的输入输出线损【图1.2-15】

图1.2-15

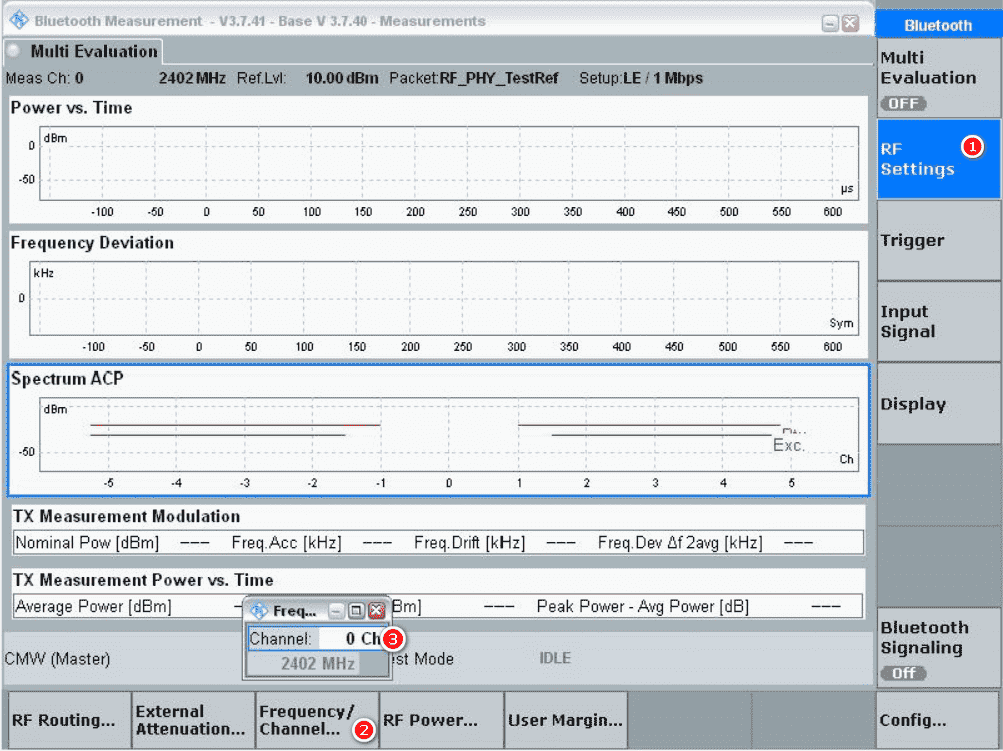

Frequency/Channel：按①②③操作顺序，设置测试信号的信道(频率值根据信道自动更新) 【图1.2-16】

图1.2-16

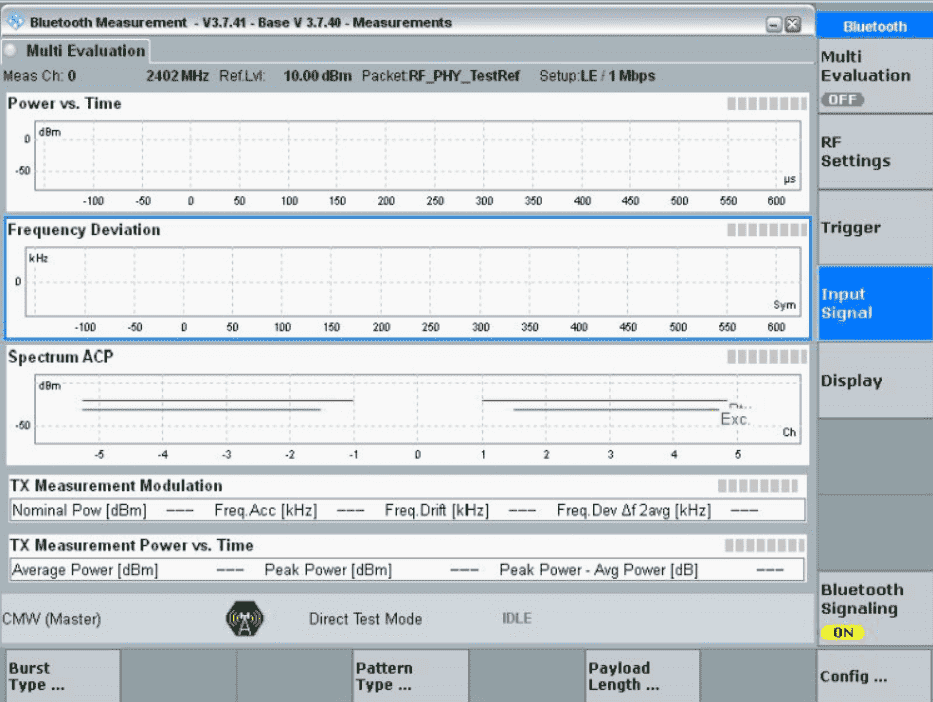

（3）选择Input Signal【侧边功能选键】底部选项栏将出现设置项【图1.2-17】

Burst Type：测试信号类型

Pattern Type：测试包的模式类型

PayLoad Length：测试包的长度

图1.2-17

1. 5. 3 测试结果&视图设置

完成上述设置后，按仪器右侧面板 键，即可开始测试。

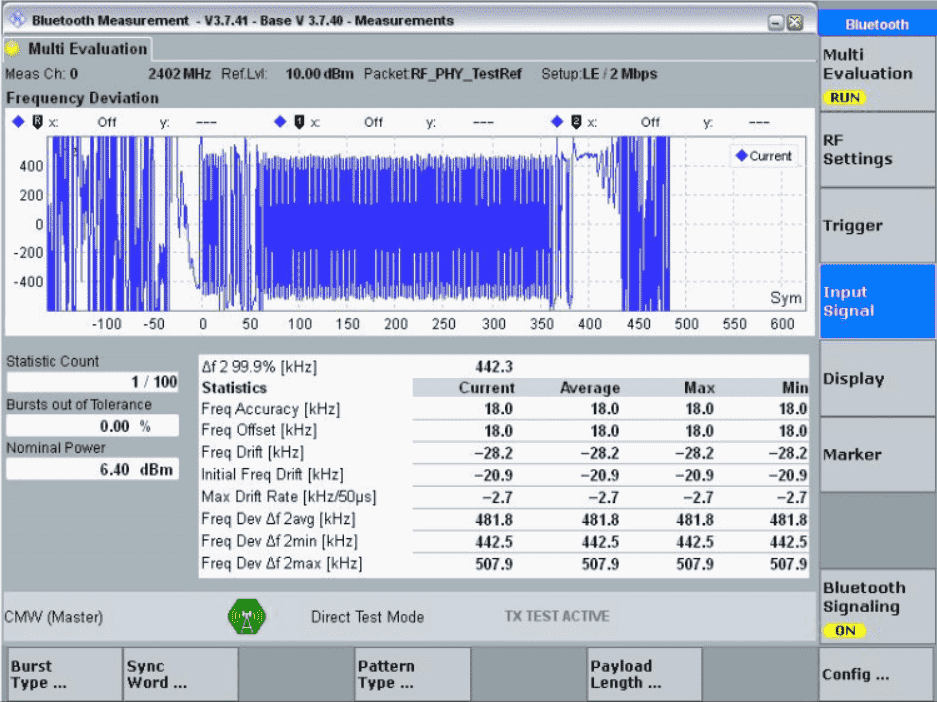

（1）Pass示例

图1.2-18

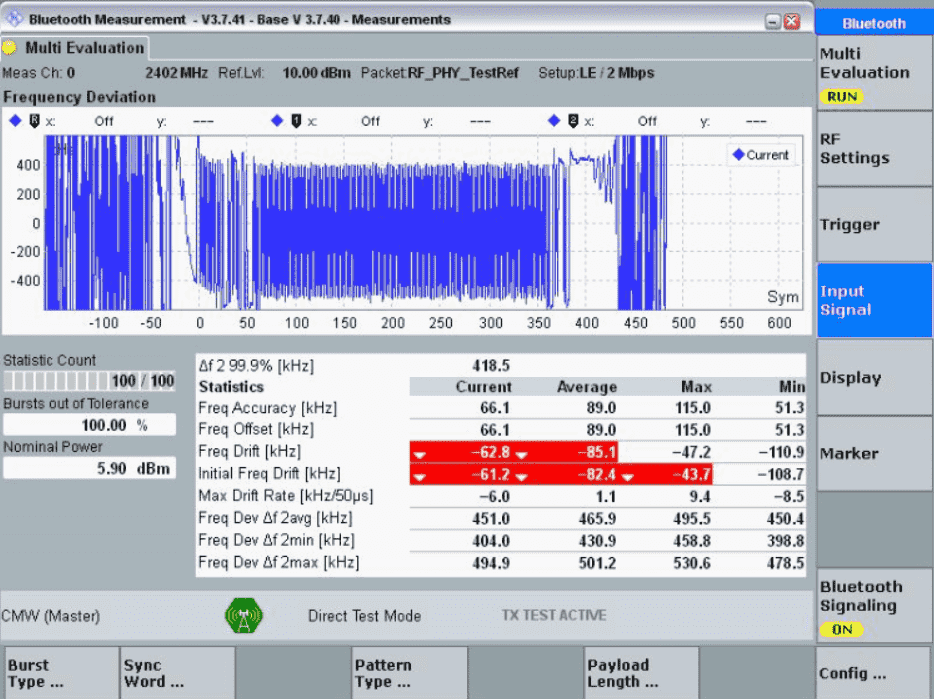

（2）Fail示例

图1.2-19

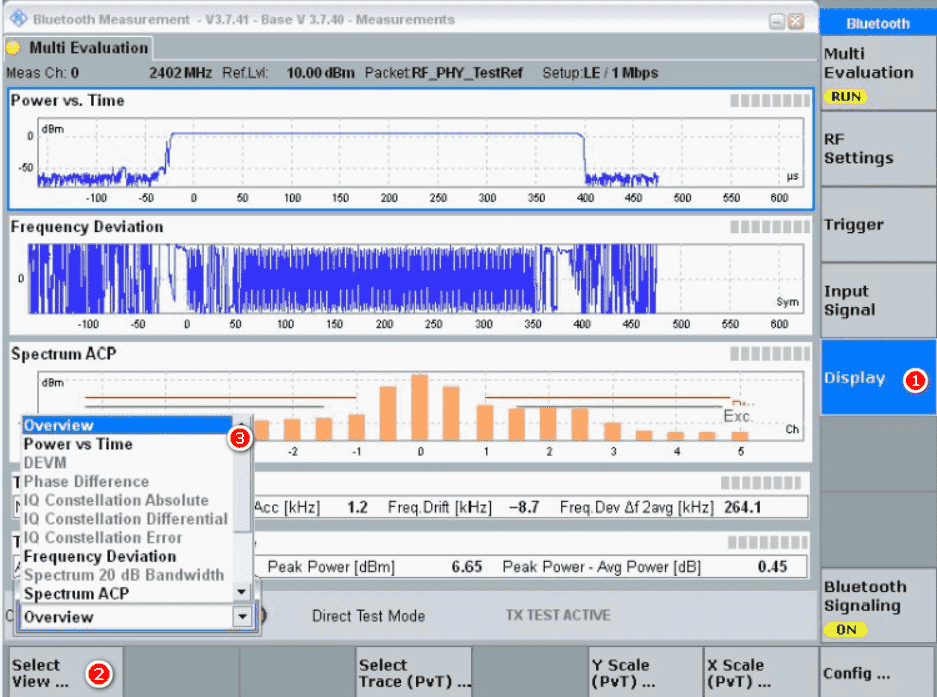

（3）测试中可能变更测试结果展示视图，将更侧重显示选择的测试数据

按下图①②③顺序选择，即可设置Display

Overview 整体结果概览，会将以下几种视图叠放展示

Power vs Time 发射功率相关的数据

Frequency Deviation 信号频率偏差相关的数据

Modulation Scalars 信号调制相关的标量数据

图1.2-20

1. 6 RX配置&测试

1. 6. 1 RX测试环境

（1）RX测试若要获得较为准确的结果需在微波暗室或屏蔽箱中进行，以确保外界杂波信号不会对测试造成干扰。

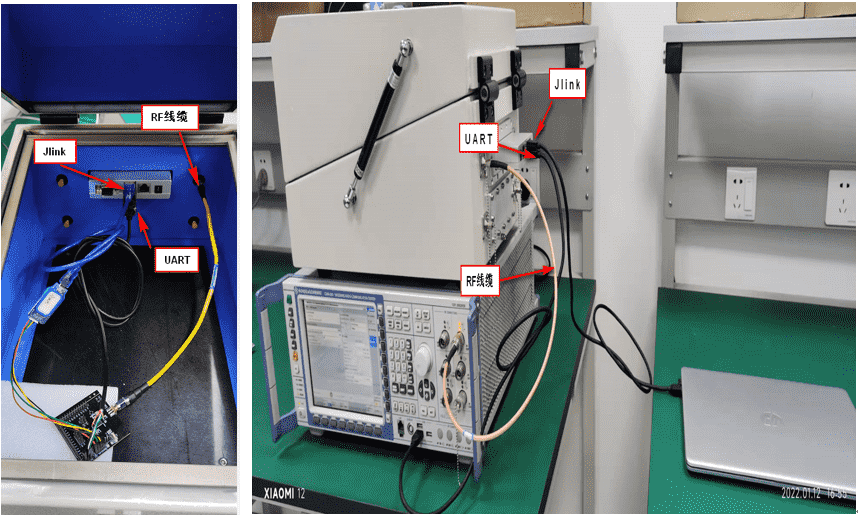

（2）基于我司使用的屏蔽箱，内部（左侧）&整体连接（右侧）示意图如下：

图1.2-21

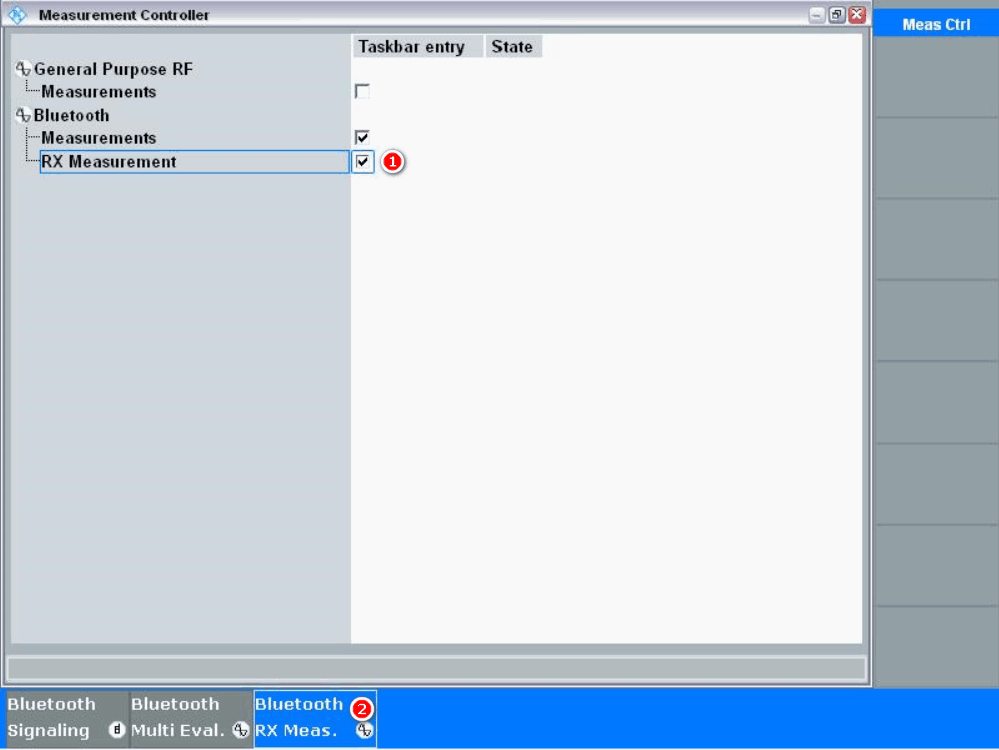

选择仪器右侧面板按 MEASUER 键，勾选①，再选择底部的 Bluetooth RX Meas【侧边功能选键】

图1.2-22

即可进入RX测试界面

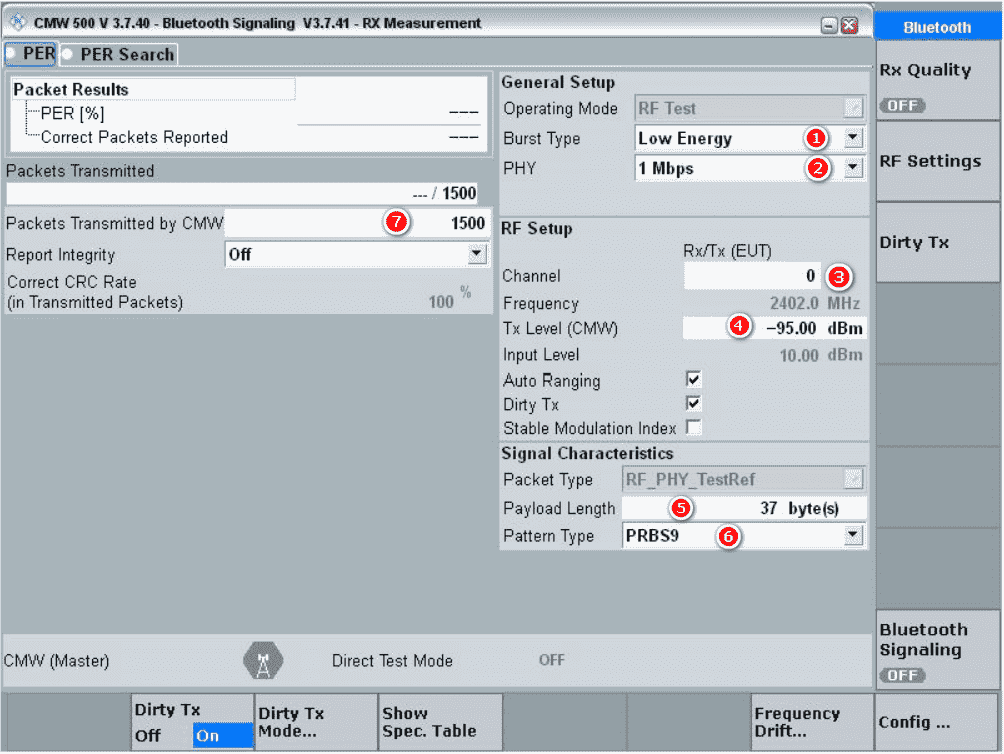

图1.2-23

上图页面可完成以下设置：

①测试信号类型设置

②测试速率设置

③测试信道设置

④CMW发射信号电平值设置

⑤测试包长度设置

⑥测试包类型设置

⑦测试包数量设置

1. 6. 2 信号路径、线损、信道设置

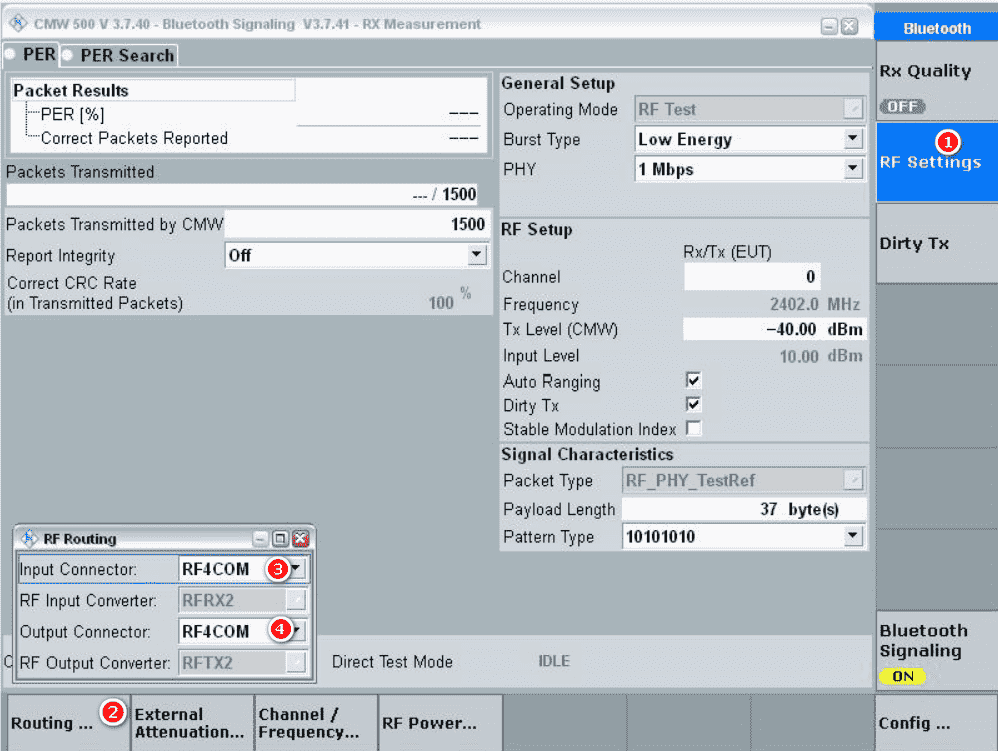

选择RF Settings【侧边功能选键】即可显示射频常规设置项（输入输出端口、线损、信道频率等）【图1.2-24】

图1.2-24

1. 6. 3 单次PER测试

完成上述设置后，按仪器右侧面板 键，即可开始测试。

PER测试分为2个部分，PER和PER Search

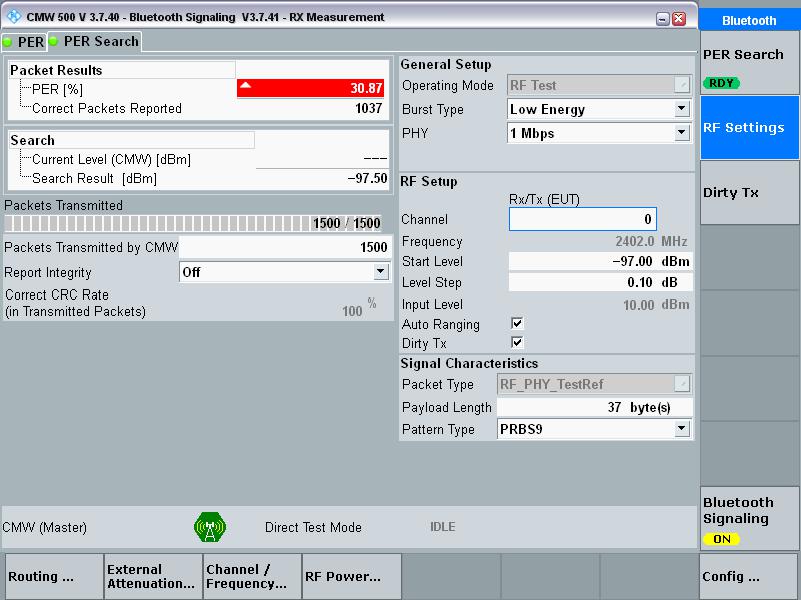

PER Search说明请在 1.6.4 PER Search测试中查看

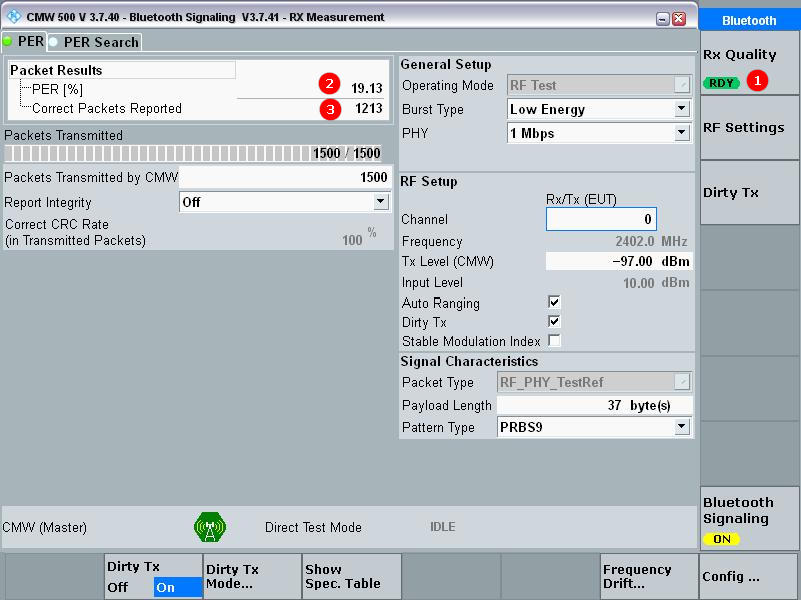

Pass示例

图1.2-25

截图中：

①代表测试状态，RUN表示进行中 RDY代表测试完成，仪器处于测试预备状态

②处值为PER（Packet Error Rate）即收到的错包、漏包数占总包数的百分比（PER低于30.8%为Pass）

③处值为收到的正确包数

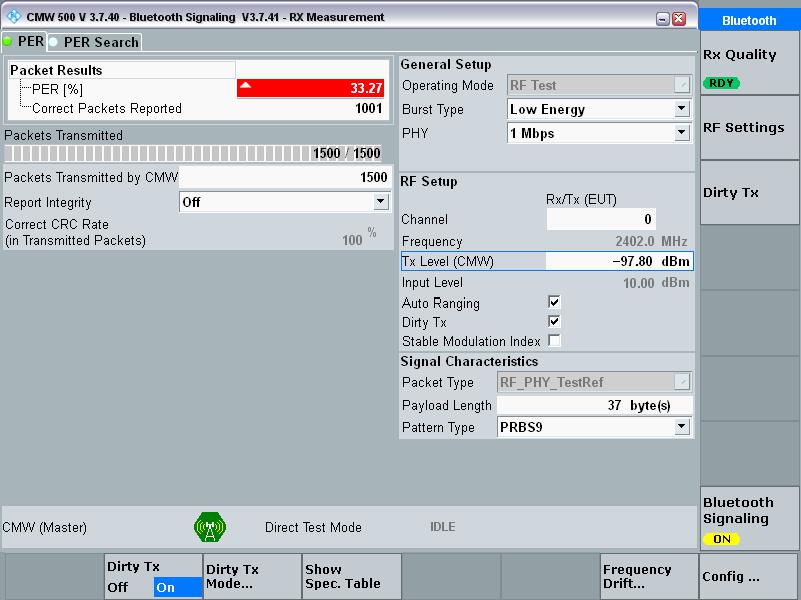

Fail示例

图1.2-26
