LE5010睡眠模式的应用说明
1. 睡眠模式的介绍

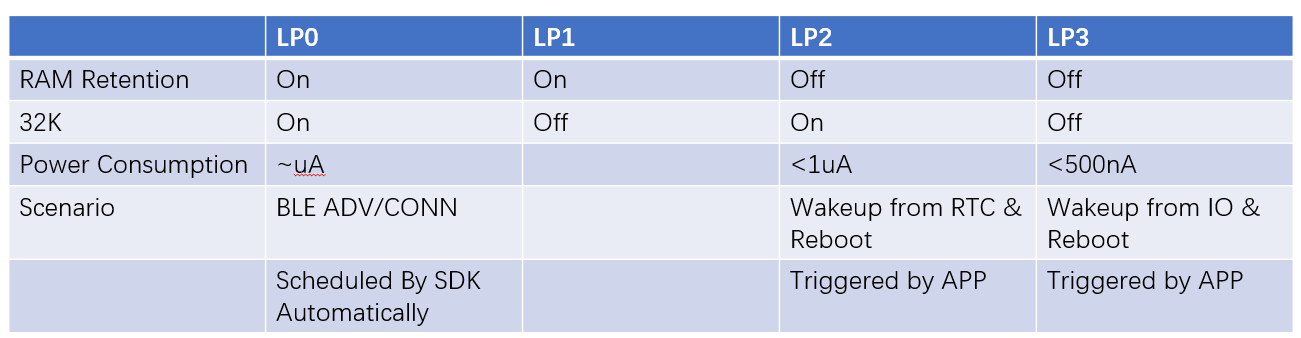

常用的三种睡眠模式，LP0、LP2、LP3各自的特点：
LP0：蓝牙正常工作，空闲情况下进入睡眠状态：SDK软件自动进入睡眠模式，睡眠前的IO口保持动作SDK已经处理了，应用软件不用在处理；该模式下可以通过BLE事件或者外部中断唤醒；
LP2：睡眠之后蓝牙不工作，可以通过RTC和外部中断引脚唤醒，每次唤醒相当于复位；底电流1.5uA;
LP3：睡眠之后蓝牙不工作，可以通过外部中断引脚唤醒，每次唤醒相当于复位。
进入LP2和LP3需要软件配置睡眠唤醒的方式，然后调用接口进入睡眠模式：不能通过BLE事件唤醒。
注：所有睡眠模式下，当使用串口打印时，需要将RX上拉（避免RX漏电导致功耗偏高。原因：UART RX 口为浮空输入时，会有漏电，需要配置内部上拉）;
2. BLE应用睡眠配置
2.1 LP0模式
2.1.1 软件配置
LP0的睡眠和广播间隔，发送功率还有外设的工作状态有关； 软件在ble_loop 中会检查是否有协议栈事件和外设工作要处理，如果没有会自动进入睡眠流程；
睡眠之前需要配置睡眠相关的宏，如下：
#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0
另外，由于LP0 模式下只要外设还在工作，就无法进入睡眠模式，所以外设使用完毕后需要反初始化处理，包括外设用到IO口，以串口的反初始化为例：
HAL_StatusTypeDef HAL_UART_DeInit(UART_HandleTypeDef *huart);
void uart1_io_deinit(void);
关于系统的主频，SDK默认的主频是64M，不同主频下的功耗是有差异的，如果需要修改系统主频，可以在app_config.h配置相关的宏：
#define SDK_HCLK_MHZ (16) // 配置主频为 16M
关于builtin timer， builtin timer在LP0模式下，定时时间到了以后也可以唤醒系统；
2.1.2 功耗测试数据：
2.1.2.1 测试环境
SDK 版本：V0.9.1；
测试例程:example/ble/ble_dis；
硬件：QFN32评估板；

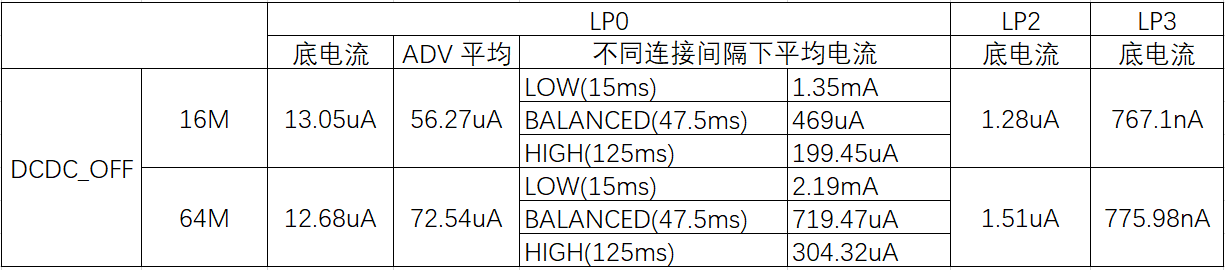

2.1.2.2 综合测试数据
2.1.2.3 实测功耗数据:

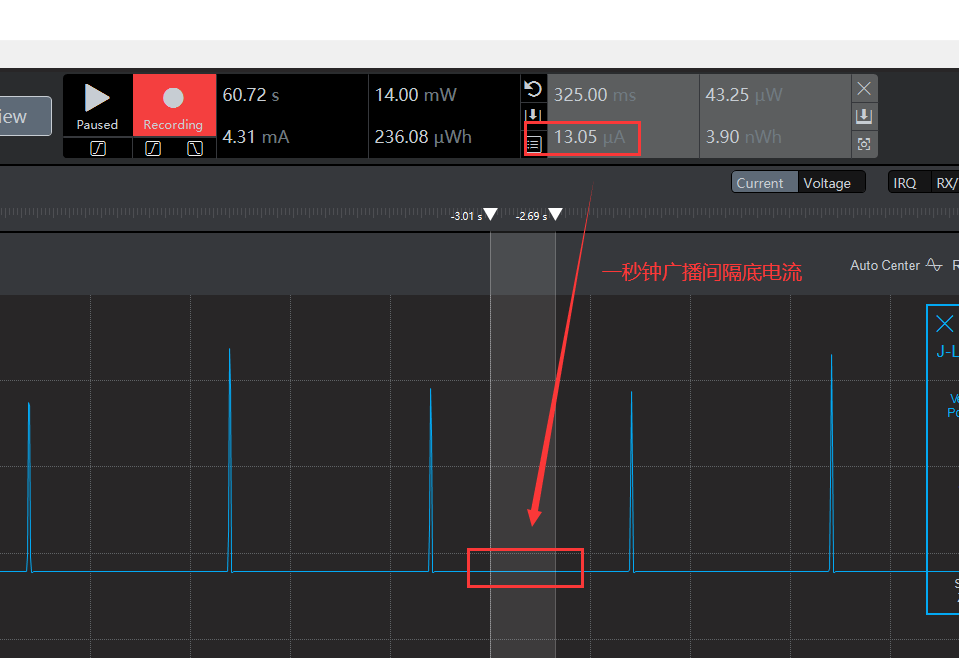

1. DCDC-OFF 16M主频一秒钟广播间隔 底电流

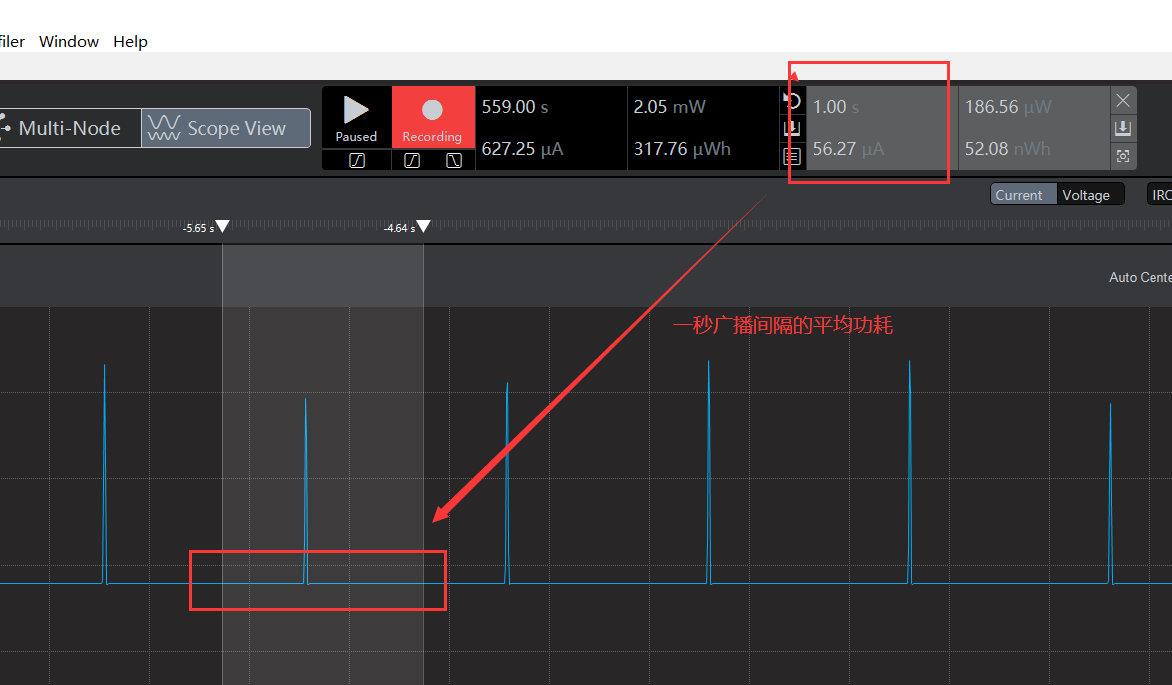

2. DCDC-OFF 16M主频一秒钟广播间隔平均功耗：

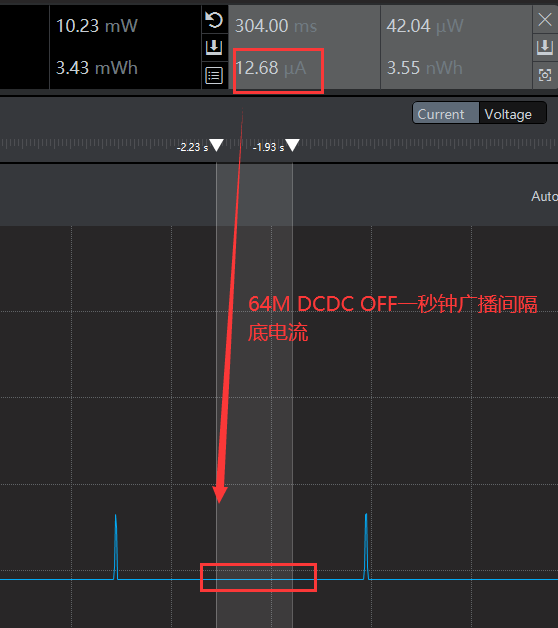

3 . DCDC-OFF 64M主频一秒钟广播间隔底电流:

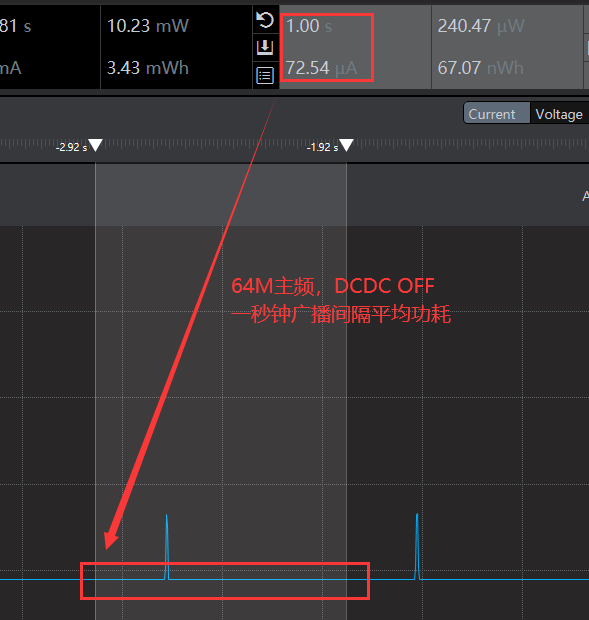

4. DCDC-OFF 64M主频一秒钟广播间隔平均功耗:
5. 16M主频不同连接间隔下的平均功耗：

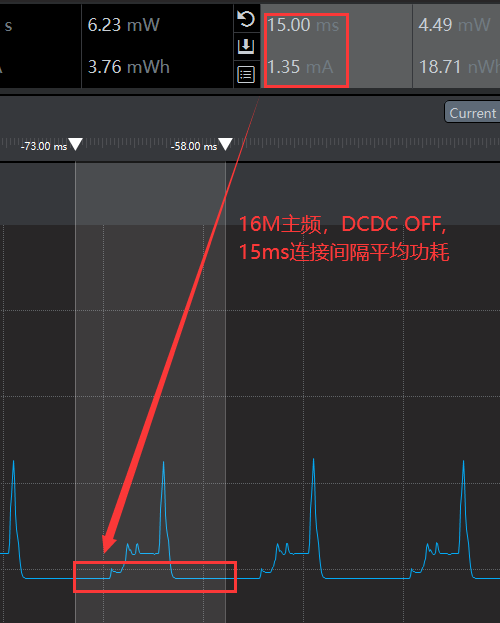

LOW (15ms 连接间隔) :

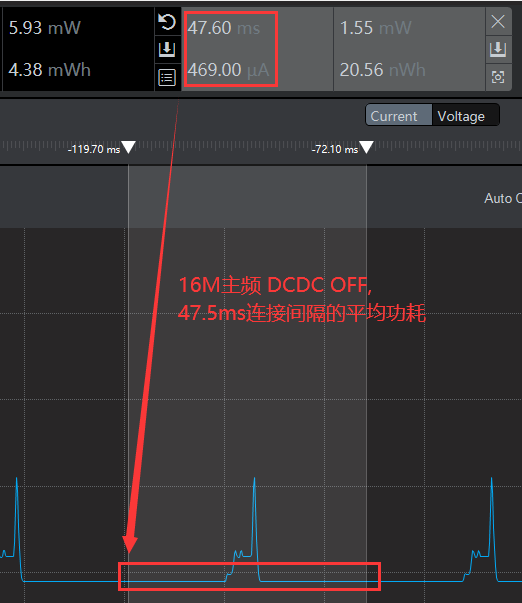

BALANCED (47.5ms连接间隔):

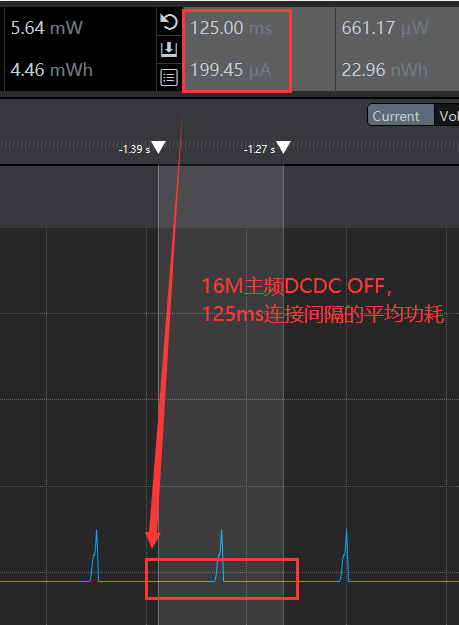

HIGH (125ms连接间隔):
6.64M主频不同连接间隔下的平均功耗：

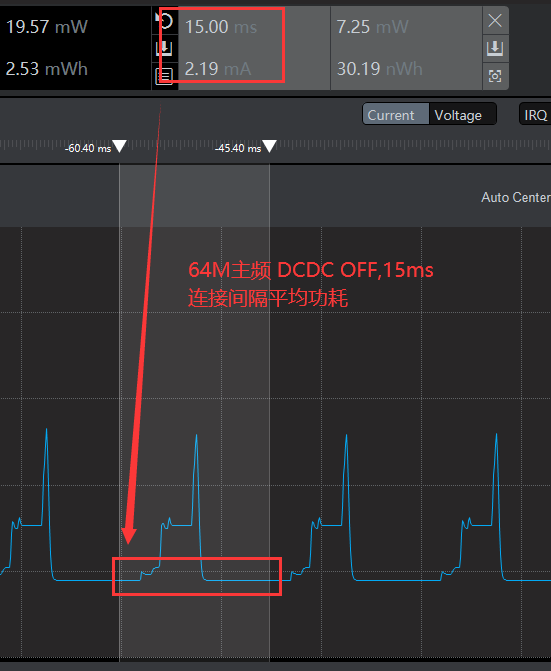

LOW (15ms 连接间隔):

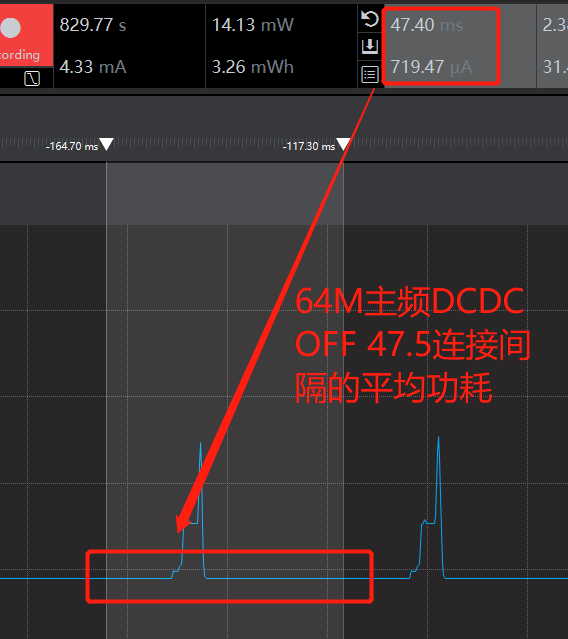

BALANCED (47.5ms连接间隔):

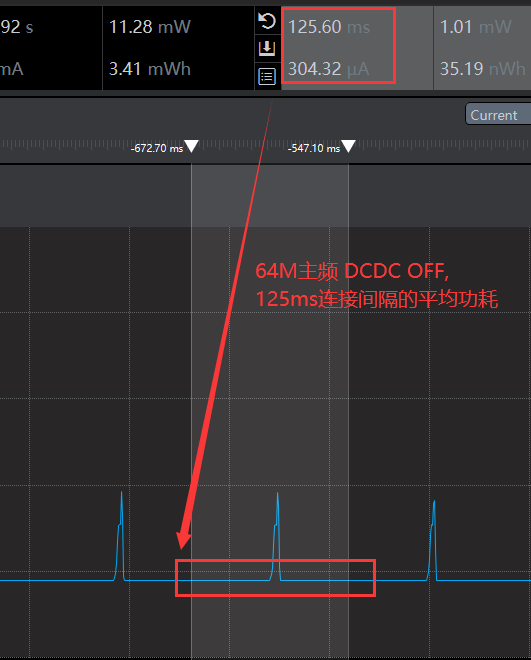

HIGH (125ms连接间隔):
2.2 LP2模式
进入睡眠状态需要将外设以及映射到的IO进行反初始化、软件定时器关掉；LP2模式可以通过RTC和外部中断唤醒，可同时使用；外部中断是固定的四个引脚：PA00,PA07,PB11,PB15;
2.2.1 软件配置
2.2.1.1 添加相关头文件
#include "lsrtc.h"
#include "field_manipulate.h"，
#include "sleep.h"
2.2.1.2 配置睡眠相关宏：
#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0
2.2.1.3 唤醒源配置：PB15上升沿和RTC唤醒
static void ls_sleep_enter_lp2(void)
{
struct deep_sleep_wakeup wakeup;
memset(&wakeup,0,sizeof(wakeup));
wakeup.pb15 = 1 ; //选择PB15作为唤醒io
wakeup.pb15_rising_edge = 1; //选择上升沿唤醒; 1 为上升沿唤醒，0 为下降沿唤醒；
wakeup.rtc = 1 ; //选择LP2模式
enter_deep_sleep_mode_lvl2_lvl3(&wakeup); //调用睡眠函数
}
2.2.1.4 配置外部中断和RTC唤醒时间 ：
void exit_iowkup_init(void)
{
io_cfg_input(PB15);
io_pull_write(PB15, IO_PULL_DOWN);
io_exti_config(PB15,INT_EDGE_RISING);
io_exti_enable(PB15,true);
}
void RTC_WKUP_INIT(void )
{
HAL_RTC_Init(RTC_CKSEL_LSI);
RTC_wkuptime_set(1);
}

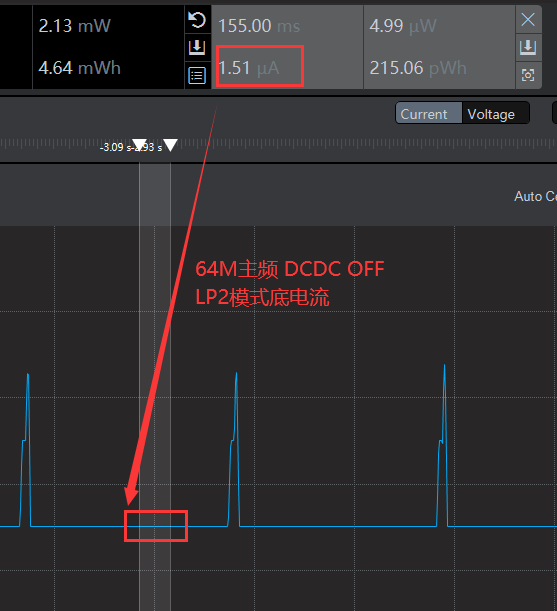

2.2.2 实测功耗
16M主频底电流:
2.3 LP3模式
LP3睡眠模式可以用外部中断唤醒，外部中断同样也是固定的四个引脚：PA00,PA07,PB11,PB15;
2.3.1 软件配置
2.3.1.1 在app_config.h配置睡眠相关的宏：
#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0
2.3.1.2 配置唤醒模式：PA07上升沿唤醒
static void ls_sleep_enter_LP3(void)
{
struct deep_sleep_wakeup wakeup;
memset (&wakeup,0,sizeof(wakeup));
wakeup.pa07 = 1;
wakeup.pa07_rising_edge = 1; // 1 为上升沿唤醒，0 为下降沿唤醒；
enter_deep_sleep_mode_lvl2_lvl3(&wakeup);//调用睡眠函数
}
2.3.1.3 外部中断配置
void exitpa07_iowkup_init(void)
{
io_cfg_input(PA07);
io_pull_write(PA07, IO_PULL_DOWN);
io_exti_config(PA07,INT_EDGE_RISING);
io_exti_enable(PA07,true);
}
2.3.2 实测功耗：

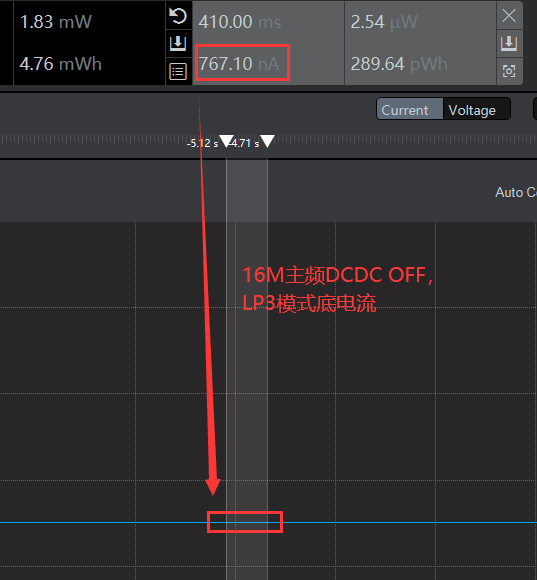

16M主频DCDC_OFF底电流:
3. 单独做MCU应用睡眠配置
LE5010可以单独在使用MCU功能，不使用BLE功能；此时LP0的睡眠模式需要调用相关的接口才能进睡眠，LP2和LP3模式的睡眠和BLE应用的接口相同；
LP0睡眠模式，调用 deep_sleep_no_ble() 接口进入睡眠模式，进入睡眠后可以通过RTC或者外部中断脚唤醒；在睡眠之后为了防止外设漏电，需要将外设和对应引脚反初始化处理；
3.1 软件配置
添加头文件
#include "sleep.h"
在app_config.h配置如下两个宏：
#define SDK_DEEP_SLEEP_ENABLE 1
#define DEBUG_MODE 0
4. 获取唤醒源
LE5010 睡眠唤醒后，可以通过接口获取唤醒源，通过唤醒源可以判断是RTC唤醒还是某个唤醒引脚唤醒的
4.1 唤醒源接口
API接口：
uint8_t get_wakeup_source(void);

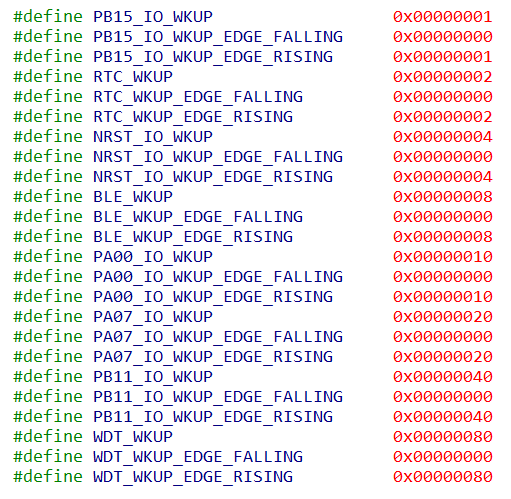

不同唤醒源对应的返回值代码路径： ls_ble_sdk\dev\soc\arm_cm\le501x\sleep.h
4.2 API测试代码：
获取RTC唤醒和PB15下降沿唤醒时，打印出唤醒源测试代码：
case STACK_READY:
{
uint8_t addr[6];
bool type;
dev_manager_get_identity_bdaddr(addr,&type);
LOG_I("type:%d,addr:",type);
LOG_HEX(addr,sizeof(addr));
HAL_RTC_Init(RTC_CKSEL_LSI);
RTC_wkuptime_set(1);
uint8_t wkup_source = get_wakeup_source();
if(wkup_source == RTC_WKUP)
{
LOG_I("WKUP_SOURCE = %d",wkup_source); // 打印唤醒源
dev_manager_prf_dis_server_add(NO_SEC,0xffff);
ls_uart_init();
}
else
{
ls_sleep_enter_lp2();
}
}break;

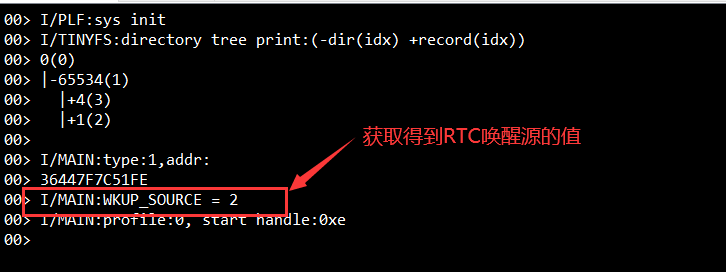

4.2.1 RTC 唤醒
上电后进入休眠，RTC一秒后唤醒进行服务的添加和外设的初始化。

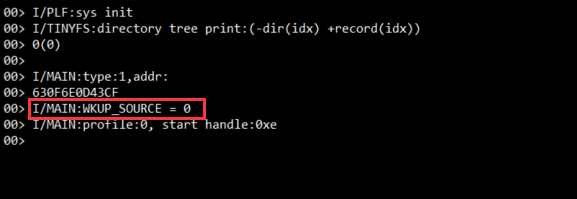

4.2.2 PB15 下降沿唤醒
上电后进入休眠，PB15下降沿唤醒进行服务的添加和外设的初始化。
5. 注意事项：
5010/5110芯片支持4个GPIO唤醒：PA00、PA07、PB11、PB15。且支持上升沿或下降沿唤醒。
当配置多个唤醒源，且唤醒沿不一致时，如果其中唤醒源上升沿唤醒，会误触发其他配置了下降沿的唤醒源产生下降沿唤醒标志位。 应用时，建议用户两种规避方式：
尽量使用上升沿唤醒；
使用下降沿唤醒时，唤醒后通过读取IO输入数据寄存器bit位判断是哪个唤醒IO发生唤醒。
